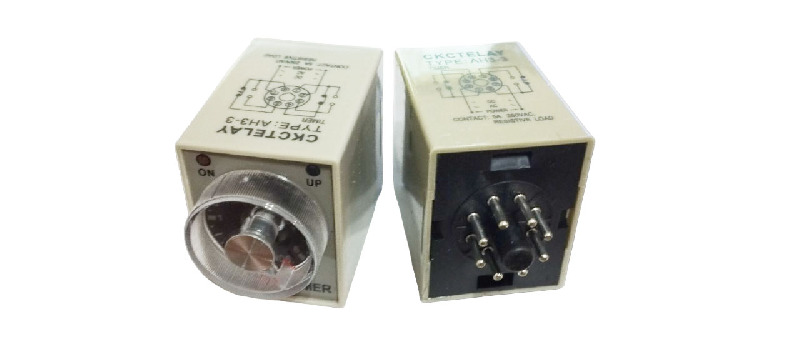

Реле времени CKC AH3-3 (6S) 5A, 220V
Реле времени серии АН3-3 предназначено для коммутации электрических цепей с определенной, предварительно установленной выдержкой времени и применяется в схемах автоматики, как комплектующее изделие и применяется в процессах коммутации и управления, пуска / защиты, а также в схемах регулирования с задержкой времени.
Реле времени серии АН3-3 обладает способностью коммутировать токи, которые не превышают 5А переменного электрического напряжения 220 вольт.
При подаче напряжения сразу начинается отсчёт времени.
Данную модель нельзя использовать как циклический таймер!
Колодка идет в комплекте с устройством.
Характеристики реле времени AH3:
| Модель | AH3-NA | AH3-NB | AH3-NC | AH3-ND | AH3-NE | AH3-3 |
|
Диапазон времени |
0~1сек/10сек/ 1мин/10 мин |
0~3сек/30сек/ 3мин/30мин |
0~6сек/60сек/ 6мин/60мин |
0~1мин/10мин/ 1ч/10ч |
0~3мин/30мин/ 3ч/30ч |
0-1сек/3сек/6сек/10сек/30сек/ 60сек/6мин/10мин/30мин/60мин |
|
Нагрузка контактов |
5А 250VAC (Resistance) | |||||
| Точность | 5% от полной шкалы | |||||
|
Максимальная погрешность |
1% от полной шкалы | |||||
| Время сброса | 5 секунд (Максимально) | |||||
| Потребляемая мощность | 2 ВА | |||||
| Выходы | DPDT NO (два выхода реле нормально-открытых), DPDT NC (два выхода реле нормально-закрытых) | |||||
| Температура эксплуатации | -10 +55℃ | |||||
|
Единицы измерения времени |
S-секунды, M-минуты, H-часы | |||||
Схема подключения:
Временная диаграмма:
Размеры:
