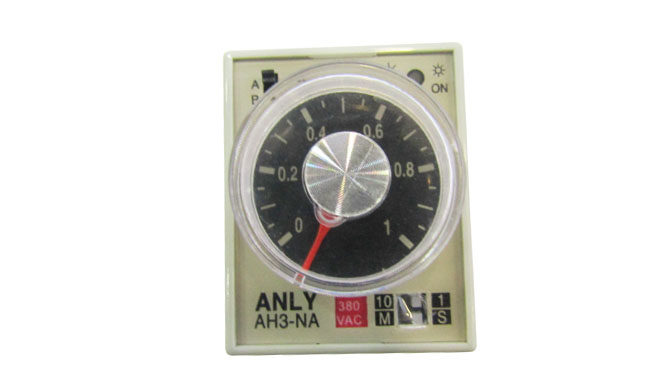

Реле времени AH3-NA-380V АC
Реле времени серии АН3-N предназначено для коммутации электрических цепей с определенной, предварительно установленной выдержкой времени и применяется в схемах автоматики, как комплектующее изделие и применяется в процессах коммутации и управления, пуска / защиты, а также в схемах регулирования с задержкой времени.
Реле времени серии АН3-N обладает способностью коммутировать токи, которые не превышают 5А переменного электрического напряжения 220 вольт.
Можно использовать как циклический таймер.
Колодка идет в комплекте с устройством.
Характеристики реле времени AH3:
| Модель | AH3-NA | AH3-NB | AH3-NC | AH3-ND | AH3-NE | AH3-3 |
|
Диапазон времени |
0~1сек/10сек/ 1мин/10 мин |
0~3сек/30сек/ 3мин/30мин |
0~6сек/60сек/ 6мин/60мин |
0~1мин/10мин/ 1ч/10ч |
0~3мин/30мин/ 3ч/30ч |
0-1сек/3сек/6сек/10сек/30сек/ 60сек/6мин/10мин/30мин/60мин |
|
Нагрузка контактов |
5А 250VAC (Resistance) | |||||
| Точность | 5% от полной шкалы | |||||
|
Максимальная погрешность |
1% от полной шкалы | |||||
| Время сброса | 5 секунд (Максимально) | |||||
| Потребляемая мощность | 2 ВА | |||||
| Выходы | DPDT NO (два выхода реле нормально-открытых), DPDT NC (два выхода реле нормально-закрытых) | |||||
| Температура эксплуатации | -10 +55℃ | |||||
|
Единицы измерения времени |
S-секунды, M-минуты, H-часы | |||||
Данная модель реле времени имеет два режима работы, соответственно и две схемы подключенимя:
Вариант А - с задержкой по времени.
Временная диаграмма:
Вариант В - без задержки по времени:
Временная диаграмма:
Элементы реле времени AH3-N:
1 Переключатель режимов работы перекидного контакта "A", "B".
2 Светодиодный индикатор "ON", "UP"
3 Поворотный селектор со стрелкой
4 Циферблат
5 Переключатель времени срабатывания контакта "х10"
6 Переключатель времени срабатывания контакта: минуты, секунды
Настройка таймера:
- С помощью переключателя 2 выберите режим работы перекидного контакта: А – с задержкой по времени, В – без задержки.
- С помощью переключателей 6, 7 выберите время срабатывания таймера.
- Включите таймер, подав напряжение на контакты 2 и 7. При включении загорится светодиодный индикатор ON.
- С помощью поворотного селектора на выберите необходимый временной интервал.
- По истечении установленного временного интервала загорится светодиодный индикатор UP и произойдет переключение перекидных контактов3 1, 3, 4 или 8, 5, 6.
