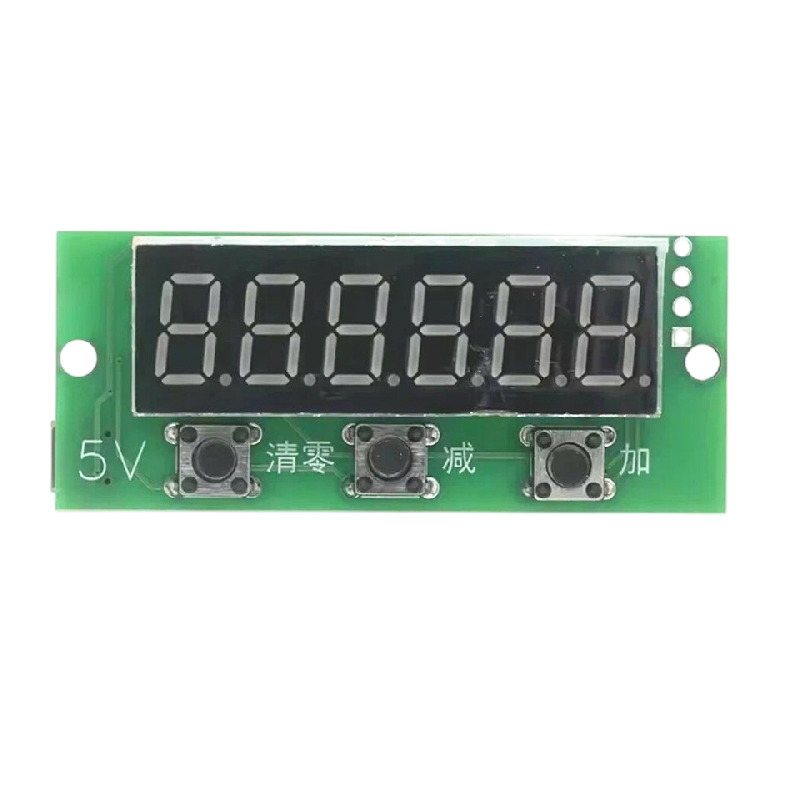

Цифровой счетчик импульсов на семисегментных индикаторах 5V (6 разрядов, 0-999999)

Компактный электронный счетчик предназначен для учета количества импульсов, подсчета оборотов, контроля длины намотки, подсчета готовых изделий на производственной линии, а также для использования в любительских и образовательных целях. Устройство работает от сигнала сухой контакт или стандартного напряжения 5 Вольт (совместимо с USB, Arduino, промышленными контроллерами).

Ключевые особенности:

Шесть разрядов: Большой диапазон счета от 0 до 999 999 (один миллион минус один). Исключена потеря данных из-за переполнения в процессе работы.

Напряжение питания: 5V DC. Идеально для интеграции с логическими схемами, микроконтроллерами (STM32, PIC, AVR) и платформами Arduino (Uno, Nano, Mega).

Яркая индикация: Используются крупные семисегментные светодиодные индикаторы красного цвета свечения. Информация читаема при любом освещении — от полной темноты до яркого солнечного света (при использовании антибликовых фильтров).

 При отключении питания счет не сбрасывается — данные восстанавливаются при повторной подаче напряжения.

Режимы: счет в плюс, счет в минус, сброс. С кнопок или припаять провода в разъём платы.

Технические характеристики:

Напряжение питания 5V DC (±5%)

Потребляемый ток ≤ 150 мА (в зависимости от яркости)

Разрядность 6 десятичных разрядов

Диапазон счета 0 ... 999 999

Тип индикаторов 7-сегментный LED, высота цифры 0.36"

Максимальная частота импульсов 70 Гц.

Габаритные размеры 57 х 24 х 10 мм.

Рабочая температура -20°C ... +70°C

Имеется разъем micro USB для питания.

Подключение:
