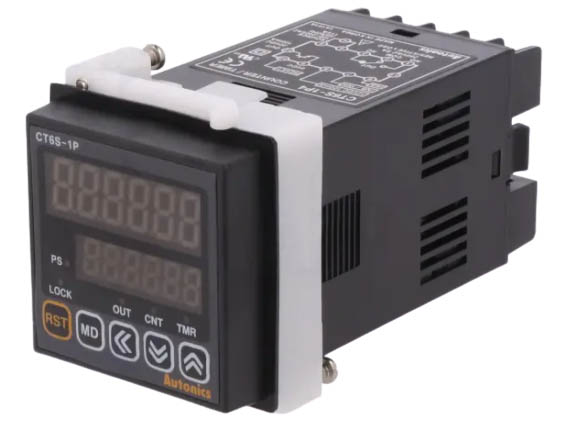

Многофункциональный счетчик-таймер CT6S-1P2 24VAC, 24-48VDC (Autonics)

Многофункциональный счетчик-таймер CT6S-1P2 24VAC, 24-48VDC (Autonics).

Многофункциональный счетчик-таймер получил поддержку интерфейса связи RS 485, благодаря чему теперь можно настраивать и контролировать каждый параметр с помощью ПК. Кроме того, появилась возможность задавать предустановленные цифровые значения, включающие в себя до шести разрядов. Работа в режиме счетчика или в режиме таймера.

Многофункциональность (829 728 функций).

Высокая скорость счета.

Возможность выбора режима входа: вход по напряжению (PNP) или вход без напряжения (NPN). Возможность независимого задания времени включения и выключения в режиме FLK (мерцание). Функция блокировки кнопок управления.

 Технические характеристики счетчика импульсов CT6S-1P4 (100-240 VAC):

Временная точность : Начальное включение: Макс. +0.01% + 0.05 сек.

Начальный сигнал при ошибке: Макс. +0.01% + 0.03 сек.

Сопротивление изоляции Min. 100МΩ (при 500 VDC)

Диэлектрическая прочность 2000VAC 50/60 Гц. За 1 мин.

Уровень шумов  +2кВ прямоугольный сигнал шума (ширина импульса: 1μс) при имитации помех

Вибрация:

Допустимая 0.5 мм амплитуда при частоте 10 – 55 Гц в каждом X, Y, Z направлений за 10 мин. Предельная 0.7 мм амплитуда при частоте 10 – 55 Гц в каждом X, Y, Z направлений за 1 час

Удары:

Допустимые 100 м/с2 (~ 10G) X, Y, Z по любому из 3-х направлений.

 Предельные 300 м/с2 (~ 30G ) X, Y, Z по любому из 3-х направлений.

Прочность выходных реле счетчика импульсов CT6S-1P4 (220 VAC):

Механическая Min. 10,000000 разю

Электрическая Min. 100,000 раз (NO: 250 VAC 3А при резистивной нагрузке, NC: 250 VAC 2А при резистивной нагрузке).

Защита IP65 (только передняя панель)

Температура окр. cреды -10 ~ =+55 °С

Температура хранения   -25 ~ =+65 °С

Влажность окр. cреды     35 ~ 85% RH

Скорость счета: 30имп/сек

Импульс сброса: не менее 20мс

Десятичная точка: отсутствует

Предустановка: 6 разрядов: 1.000, 4 разряда: 1.00

Сохранение значения: CLEr (сброс при выключении питания)

 Таймер CT6S-1P2 24VAC, 24-48VDC (Autonics):

Режим счета:  на увеличение

Режим выхода: включение

Задержка: есть

Длительность входного сигнала: 20мс

Входная логика: NPN

Блокировка: L.oFF(блокировка выключена)

Режимы счетчика CT6S-1P2 24VAC, 24-48VDC (Autonics):

При удерживании клавиши MD больше 3с счетчик переходит в режим функциональных установок:

Рабочий режим (Счетчик) –MD- Режим входа (IN) –  MD- Max cкорость счета (CPS)- MD- режим выхода (oUT)- MD- (oUT2) время выхода-MD- (oUT1) время выхода- MD- Входная логика (SiG)- MD- Min время сброса (rST)-MD – Положение десятичной точки (dP)- MD- Величина предустановки (SCL)- MD- Сохранение в памяти (dAtA)- MD- Блокировка(LoCK)- MD- Cчетчик/Таймер (C-t)- MD- Режим входа (IN)

При удержании MD больше 3с счетчик вернется в рабочий режим. Если ни одна из клавиш не нажата в течении 60с счетчик возвращается в рабочий режим.

При эксплуатации прибора в качестве счетчика, пожалуйста измените на Счетчик в установках Счетчик/Таймера, для этого удерживайте MD свыше 3с, что бы перейти в режим изменения установочных значений.

Изменение величины одиночной предустановки (CT6)

В рабочем режиме нажмите установочную клавишу ВЛЕВО, измените предустановку, нажмите MD на 3с для возврата счетчика в рабочий режим.

Изменение величин двух предустановок счетчика (CT6S-1P2)

Для изменения величин двух предустановок необходимо нажать установочную клавишу ВЛЕВО, первую предустановку, нажать клавишу MD и сделать изменение второй предустановки.

Нажмите MD на 3с для возврата счетчика в рабочий режим. В процессе изменения установленных предустановок, счетчик продолжает считать.

При изменении параметров, если ни одна клавиша не нажата в течении 60с, счетчик возвращается в рабочий режим. После изменения предустановки на «0», то при переходе выход будет выключен. (в режиме выхода «Т», если первая предустановка «0», соответствующий выход в рабочем режиме будет  включенным).

Изменение установки количества групп (СT-6, CT6-1P)

Нажатие ВА в рабочем режиме переводит счетчик в режим установки количества групп.Для изменения установки количества групп используйте установочные клавиши ВЛЕВО, ВНИЗ, ВПРАВО, для возврата в рабочий режим нажмите MD. В процессе изменения количества групп, текущее значение высвечивается.

Установка блокировки

Режим блокировки необходим для защиты от случайных нажатий клавиш.

L.oFF(блокировка выключена) – отмена режима блокировки

LoС.1 (БЛОКИРОВКА УРОВЕНЬ 1): блокирующая клавиша RST

LoC.2 (БЛОКИРОВКА УРОВЕНЬ 2): нажатие ВЛЕВО, ВНИЗ, ВВЕРХ

LoC.3 (БЛОКИРОВКА УРОВЕНЬ 3): нажатие RST и ВЛЕВО, RST и ВНИЗ, RST и ВВЕРХ

Функция группового счета

Когда текущее значение количества групп, достигает установленного параметра, текущее значение непрерывно повышается и групповой выход остается включенным, до тех пор пока не применяется сброс. Если при включенном групповом выходе, напряжение выключить, а затем включить опять, групповой выход будет включенным, пока не появится сигнал сброса. Когда текущее значение превышает 999999, система сбрасывает в “0” и начинает считать сначала. Если групповое установочное значение “0”, счетчик считает в прямом направлении, но выход остается выключенным.  Текущее групповое значение не может меняться клавишей RST  или внешним сбросом. В модели СТ6-2Р, функция “С” опирается на второе установочное значение.

Сброс текущего группового значения

Для того чтобы проверить текущее групповое значение в процессе счета, нажмите клавишу ВА чтобы загорелись и групповое текущее значение, и установочное значение. После проверки текущего значения, вернитесь в рабочий режим, нажатием клавиши MD. Клавиша блокировки ВА для групповой функции отсутствует.

Проверка текущего группового значения

Для того чтобы проверить текущее групповое значение в процессе счета, нажмите клавишу ВА чтобы загорелись и групповое текущее значение, и установочное значение. После проверки текущего значения, вернитесь в рабочий режим, нажатием клавиши MD. Клавиша блокировки ВА для Групповой функции отсутствует.

Режимы таймера

При удержании MD больше 3с, таймер переходит в режим функциональных установок.

Рабочий режим (Таймер) – MD- Диапазон измерения- MD- Прямой/обратный счет (U-d)- MD- Режим выхода (oUT)- MD- Время выхода(oUT.T)- MD-входная логика (SiG) - MD- Время входного сигнала (in-t)- MD- Блокировка (LoCK)- MD-  Счетчик/таймер (C-t)- MD- Диапазон измерения

При удержании MD больше 3с таймер вернется в рабочий режим. Если ни одна из клавиш не нажата в течении 60с таймер возвращается в рабочий режим.

При эксплуатации прибора в качестве таймера, пожалуйста, измените на Таймер (t) в установках Счетчик/Таймера, для этого удерживайте MD свыше 3с, что бы перейти в режим изменения установочных значений.

Изменение установки времени с выключенной функцией FLK (мерцания)

В рабочем режиме нажмите установочную клавишу ВЛЕВО, измените предустановку, нажмите MD на 3с для возврата таймера в рабочий режим.

Изменение установки времени с включенной функцией FLK (мерцания)

Для изменения величин предустановок необходимо нажать установочную клавишу ВЛЕВО, изменить первую предустановку (t. OFF), нажать клавишу MD и сделать изменение второй предустановки (t. ON). Нажмите MD на 3с для возврата счетчика в рабочий режим.

Изменение установки количества групп

Нажатие ВА в рабочем режиме переводит счетчик в режим установки количества групп. Для изменения установки количества групп используйте установочные клавиши ВЛЕВО, ВНИЗ, ВПРАВО, для возврата в рабочий режим нажмите MD. В процессе изменения количества групп высвечивается предыдущее значение количества групп.

Установка блокировки

Режим блокировки необходим для защиты от случайных нажатий клавиш.

L.oFF(блокировка выключена) – отмена режима блокировки

LoС.1 (БЛОКИРОВКА УРОВЕНЬ 1): блокирующая клавиша RST

LoC.2 (БЛОКИРОВКА УРОВЕНЬ 2): нажатие ВЛЕВО, ВНИЗ, ВВЕРХ

LoC.3 (БЛОКИРОВКА УРОВЕНЬ 3): нажатие RST и ВЛЕВО, RST и ВНИЗ, RST и ВВЕРХ

Установка значений группового счета

Значение группового счета не является установкой времени, оно ограничивает текущее значение, как в случае Счетчика. При использовании прибора в качестве Таймера, значение группового счета устанавливается также, как и в счетчике.

Когда текущее значение количества групп, достигает установленного параметра, срабатывает сигнал группового счета и выход возвращается в выключенное состояние.

Если при включенном групповом выходе, напряжение выключить, а затем включить опять, групповой выход будет включенным, пока не появится сигнал сброса.

Когда текущее значение превышает 999999, система сбрасывает в “0” и начинает считать сначала.* Если групповое установочное значение “0”, счетчик считает в прямом направлении, но выход остается выключенным.

Текущее групповое значение не может меняться клавишей RST или внешним сбросом.

В модели СТ6-1Р, функция “С” опирается на второе установочное значение.
