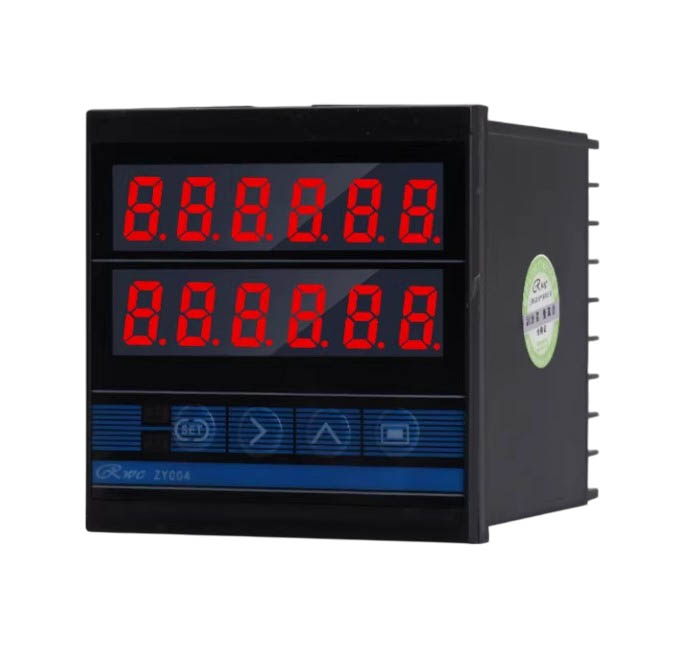

Счетчик импульсов ZYC04 AC220V
Счетчик ZYC04 AC220V, предназначен для прямого и обратного счета поступающих на счетный вход импульсов и управления исполнительными механизмами
Особенностти ZYC04:
Два входа: один для прямого счета, второй для обратного
Режим двустороннего реверсивного счета: сигнал с двух входов с автоматическим определением направления счета
Возможность реализации разнообразных сценариев работы выходных устройств: одновременный подсчет числа импульсов в одном цикле с общим числом импульсов или количеством циклов
Программируемый множитель позволяет задавать коэффициент пересчета показаний (число от 0,0001 до 99,9900) в любую физическую величину
Выбор количества десятичных знаков после запятой
Сохранение результатов счета и настроек при отключении питания
Технические хврвктеристики:
| Индикатор | Два 6-разрядных светодиодных индикатора |
| Высота символов | 10 мм |
| Диапазон счета | −99 999...999 999 |
| Частота входных импульсов | 1...500 Гц |
| Диапазон значения множителя | 0,0001...99,9999 |
| Выход | Базовое исполнение: 2 реле ~5 А, 250 В Опционально возможные исполнения: SSR – управление 2 твердотельными реле =6...24 В, 30 мА (ARC-SSR-...DA и ARC-3SSR-...DA) |
| Входной сигнал | NPN, «сухой контакт» |
| Степень пылевлагозащиты | IP42 (со стороны лицевой панели) |
| Питание | ~220 В |
| Потребляемая мощность | 3 ВА |
| Механическая износостойкость | ≥106 циклов |
| Электрическая износостойкость | ≥105 циклов |
| Время сброса | 0,05 с |
| Время перезапуска при отключении питания | 1 с |
| Условия эксплуатации | −5...+45°С 35...85%RH |
| Габаритные размеры | 72×72×76,5 мм |
Размеры:
Схема подключения:
Схема подключения датчиков к счетным входам:
Работа с прибором
Подключите прибор согласно схеме подключения Схема подключения датчика к счетному входу 2 аналогична за исключением того, что его выход подключается на клемму 11.
Индикация:
• В режимах работы реле N0...R на верхнем СД-индикаторе будет отображаться результат счета, на нижнем 2 – уставка J1.
• В режимах Z0, Z1, Z2 на верхнем СД-индикаторе 1 будет отображаться результат счета, на нижнем 2 – общий счет или количество включений реле J1.
Вид счета:
Прибор имеет два счетных входа: вход 1 для прямого счета, вход 2 для обратного.
• Прямой и обратный счет (Y-O): на вход 1 поступают импульсы, увеличивающие значение счетчика, на вход 2 – уменьшающие.
• Двунаправленный реверсивный счет (Y-1): при условии, что на оба входа поступают импульсы, сдвинутые во времени друг относительно друга и имеющие зону перекрытия, прибор автоматически определяет направление счета. Например, два датчика расположены таким образом, что движущийся предмет или человек сначала попадает в зону первого датчика, а потом и второго, после чего выходит из зоны первого датчика и позже из зоны второго. Таким способом можно подсчитать, сколько и в каком направлении переместилось людей или предметов, или сколько витков на катушке было смотано или намотано.
Режим уставок:
Для установки значения уставки J1 нажмите однократно кнопку SET.
На верхнем индикаторе будет отображаться символ J1 , на нижнем – текущее значение уставки. Нажимайте кнопку ► для перемещения между разрядами, кнопку ▲ – для изменения значения разряда. Для перехода к установке значения уставки J2 нажмите SET однократно. На верхнем индикаторе будет отображаться символ J2. Для сохранения подождите 10 с, прибор вернется в режим счета с сохранением значений уставок.
Сброс:.
• В режимах работы реле N0...R (см. п. 2.6 и таблицу режимов работы реле) сброс счета на индикаторе 1 может осуществляться кнопкой на передней панели или по внешнему сигналу «сухой контакт» (клемма 13, «Сброс»).
• В режимах Z0, Z1, Z2 сброс счета на индикаторе 1 производится аналогично, а сброс общего количества импульсов и числа циклов включения реле на индикаторе 2 – по внешнему сигналу «сухой контакт» (клемма 14, «Общий сброс»,).
• При сбросе реле размыкаются
Выходные реле срабатывают в соответствии с заданной логикой (режим расширенной настройки J1SN и J2SN). При пропадании питания текущий счет сохраняется.
Режим расширенной настройки:
Для входа в режим нажмите и удерживайте кнопку SET в течение 10 с. Для перехода между параметрами и сохранения установленных значений используйте кнопку SET, для настройки параметра используйте кнопки ► и ▲. Для выхода из режима с сохранением значений подождите 10 с, прибор вернется в режим индикации.
- Параметр Т1 позволяет задать интервал времени, в течение которого прибор фиксирует наличие импульсов: если в заданный интервал времени на счетные входы поступил хоть один импульс, то счет увеличивается на один, если импульсов не поступало, то счет не увеличивается.
- Для корректной работы прибора и правильной настройки счета необходимо задать характеристики входного сигнала – минимальную длительность импульса Т2 и минимальную длительность паузы между импульсами Т3.
Режимы работы выходных реле:
