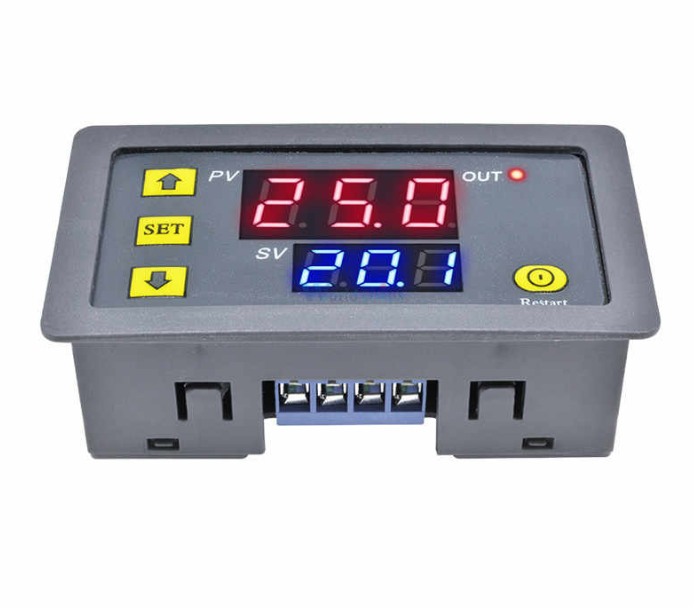

Релейный модуль с циклическим таймером DС 12 Вольт

Артикул: 7935

765 руб.

Наличие: 21 шт

_{В магазине: 11 шт}
_{На складе: 10 шт}_{(Доставка до магазина 1 день)}

шт

Купить

Релейный модуль с програмируемой задержкой и циклическим таймером DС 12 Вольт.

Параметры:
Размеры:
Дисплейная панель: 79 * 43 мм; Установка: 71 * 40 * 24 мм.

Характеристики:
Питание: DC 12 V.

Максимальный рабочий ток 10А.

Максимальная мощность 120 Вт

Диапазон времени: 0-999S / 0-999M / 0-999H
Функции: синхронизация, отсрочка, циркуляция и т. д.,всего 18 функций.

Инструкция:

- Подождите 6 секунд после завершения настройки данных. Набор данных будет сохранен автоматически через 6 секунд.

- Кратковременно нажмите кнопку SET один раз, затем войдите в режим настройки времени. Когда мигает красная цифровая трубка, нажмите кнопку ↑ или кнопку ↓, чтобы отрегулировать время таймера T1. Когда вы закончите настройку T1, коротко нажмите кнопку SET еще раз. Когда мигает зеленая цифровая трубка, нажмите кнопку ↑ или кнопку ↓, чтобы отрегулировать время синхронизации T2. Когда вы закончите настройку T2, коротко нажмите кнопку SET еще раз. Затем система автоматически сохранит настройку через 6 секунд, подождите 6 секунд после завершения настройки.

- Длительно нажмите кнопку SET, затем войдите в режим настройки параметров. Для пользователей есть две группы параметров: P0, P1. В текущем режиме короткое нажатие кнопки SET может переключать группы параметров между P0 и P1. В каждом режиме вы можете нажать кнопку ↑ или кнопку ↓, чтобы настроить рабочий режим, в котором вы нуждаетесь.

P0-0: Режим синхронизации T1 является вторым.
P0-1: Режим синхронизации T1 - это минуты.
P0-2: Режим синхронизации T1 равен часу
P1-0: после задержки T1 реле втягивается (время T1)
P1-1: после задержки T1 реле отпускается (время T1)
P1-2: после задержки T1 реле втягивается (время T1). Затем после задержки T2 реле отпускается (время T2).
P1-3: после задержки T1 реле отпускается (время T1). Затем после задержки T2 реле втягивается (время T2).
P1-4: После задержки T1 реле тянет (время T1). Затем, после задержки T2, реле отпускает (время T2) и повторяет цикл.
P1-5: после задержки T1 реле отпускается (время T1). Затем, после задержки T2, реле тянет (время T2) и повторяет цикл.

- Пример: кому-то нужно включить через 10 секунд, затем выключить через 20 секунд и повторить цикл.
Метод настройки следующий:
T1 установлен на 10, а T2 - на 20
Выберите P0-0 (Режим синхронизации T1 второй).
Выберите P1-5 (рабочий режим реле работает сначала, а затем прекращает работу, а затем повторяет цикл)
