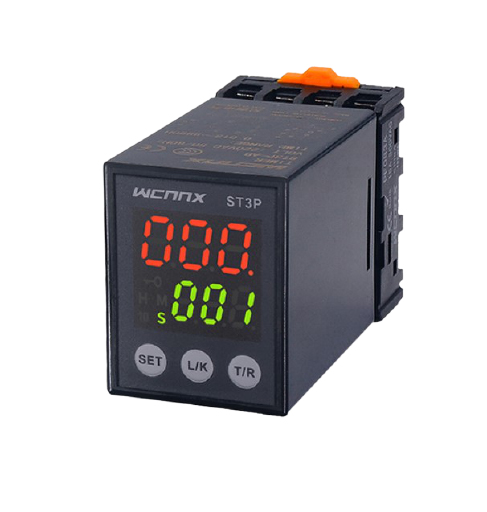

Реле времени универсальное цифровое ST3P-AB 0.01 сек-9990ч, 12V

Артикул: 15560
Реле времени универсальное цифровое ST3P-AB 0.01 сек-9990ч, 12V
1 609 руб.


Наличие: 10 шт
В магазине: 10 шт
На складе: 0 шт(Доставка до магазина 1 день)
шт

Реле времени серии ST3P предназначается для эксплуатации в устройствах автоматики. Процедура размыкания (замыкания) электрической цепи осуществляется по истечению определенного промежутка времени.

Напряжение питания: 12 Вольта.

Коммутируемое напряжение: до 250 Вольт.

Коммутируемый ток: 3 Ампера.

Колодка в комплекте.

Инструкция по настройке реле:

1) Рабочий режим.

Кнопка SET - установка сотен

Кнопка L/K - установка десяток

Кнопка T/R - установка единиц

Для блокировки случайного изменения нажать и держать конпку L/K до появления на экране знака ключа. Для снятия блокировки нажать и держать конпку L/K до исчезновения знака ключа.

2) Выбор временных интервалов.

Нажать и удерживать кнопку T/R пока не начнёт мигать значение времении (S- секунды, M - минуты, H - часы, 10 - моножетель времени).
Нажимаем T/R выбираем нужный диапазон. На верхнем индикаторе перемещается точка диапазона.
00.0. - время умноженное на 10.

000.  - целые значения времени.

00.0  - с десетичными значениями времени.

0.00 - с сотыми значениями времени.

Для выхода из режима нажать и держать конопку SET или пождать.

3) Режим работы реле.

Цифровое ST3P-AB иммет четыре режима работы, для того чтобы его выбрать нужно зажать кнопки SET и T/R примерно на 3 секунды. Для выбора режима работы единично нажать кнопку SET.

Режимы:

n1- задержка включения

n2- задержка отключения.

n3- режим цеклическго реле с равными интервалами T1=T2

n4- реле не функционирует. Отображается только индикация.

Для выхода из режима нажать и держать конопку SET или пождать.

Схема подключения:

2 - 7 контакты напряжения питания

1 - 4(Н.З) - 3 (Н.О) контакты реле 1

8 - 5(Н.З) - 6 (Н.О) контакты реле 2

Реле  1 и 2 работают параллельно (одновременно)


Размеры:
