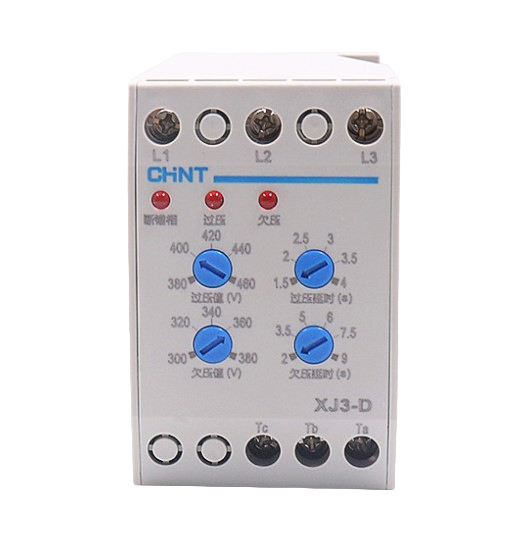

Реле контроля фаз CHNT XJ3-D AC380V

Артикул: 12398
Реле контроля фаз CHNT XJ3-D AC380V
(0)
2 361 руб.
Наличие: 1 шт
Обновлено: 20.05.24
шт

Реле контроля фаз XJ3-D AC380V предназначено для защиты электродвигателей и электроустановок, подключённых к трёхфазной сети в случаях: обрыва фазы, нарушения чередования фаз, перенапряжения, падения напряжения.

Характеристики:

XJ3-D
Напряжение питания, В 380
Диапазон настройки контроля перенапряжения, В 380 - 460
Диапазон настройки контроля падения напряжения, В 380 - 400
Диапазон времени задержки на включение при перенапряжении, с 1.5 - 4
Диапазон времени задержки на включение при падение напряжении, с 2 - 9
Время срабатывания реле при обрыве фазы, не более, с 2
Номинальный ток контактов, А 3
Количество переключающих контактов 1
Потребляемая мощность, не более, Вт <1
Электрическая износостойкость,циклов В-О,не менее 100 000
Механическая износостойкость,циклов В-О,не менее 1 000 000

Принцип работы:

При подаче тока на реле контроля фаз трёхфазного напряжения, если напряжение в пределах нормы и соблюден порядок чередования фаз, контакты реле Tc и Ta замыкаются, и на катушку контактора электродвигателя подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций замыкаются контакты Tc и Tb, и контактор отключается, а также загорается индикатор, указывающий на причину срабатывания реле.

Схема подключения:

Размеры:
