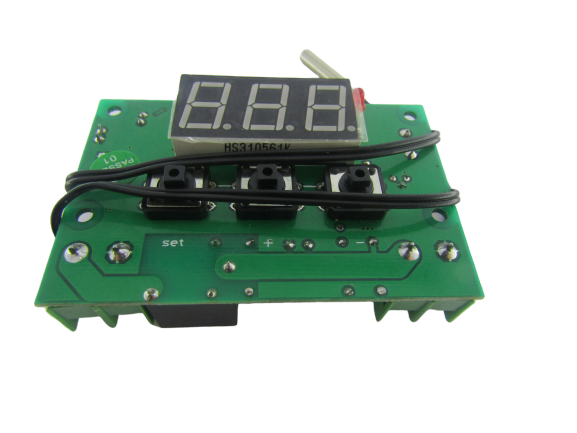

Цифровой терморегулятор XH-W1301 DC12V с датчиком NTC

XH-W1301 — это компактный цифровой терморегулятор с питанием DC 12V, релейным выходом 10A и поддержкой режимов нагрева и охлаждения. Это базовая модель с тремя кнопками и датчиком NTC, которая настраивается через простое меню из девяти параметров (P0–P8).

Технические характеристики:

Питание: DC 12V.

Диапазон температур: -50…+110 °C .

Точность: Разрешение и точность управления 0.1 °C (в диапазоне -9.9…99.9 °C), за его пределами — 1 °C .

Выход (реле): 10A.

Датчик: Выносной водонепроницаемый NTC 10K (0.5%), длина кабеля обычно 50 см .

Гистерезис: Настраивается в диапазоне 0.5…15 °C .

Размеры: Плата примерно 78 × 51 мм (монтажные отверстия M3, расстояние между ними 75 мм) .

Настройки (меню P0–P8):

Для входа в меню удерживайте кнопку SET около 5 секунд. Навигация — кнопками «+»/«-», вход в параметр и подтверждение — кнопкой SET (или автоматическое подтверждение через 10 секунд бездействия) .

• P0 (Режим): H — нагрев (реле включается при понижении температуры), C — охлаждение (реле включается при повышении) .

• P1 (Гистерезис): Разница температур между включением и выключением (0.5–15 °C). По умолчанию обычно 2 °C .

• P2 / P3 (Лимиты): Верхний (по умолчанию 110 °C) и нижний (по умолчанию -50 °C) пределы задаваемой температуры .

• P4 (Коррекция): Калибровка показаний датчика в диапазоне -7…+7 °C .

• P5 (Задержка): Задержка включения реле в минутах (0–10 мин), полезна для защиты компрессоров .

• P6 (Звук): Включение/выключение звукового сигнала (ON/OFF) .

• P7 (Аварийный сигнал): Температура, при достижении которой сработает звуковой сигнал (0–110 °C) .

• P8 (Сброс): Восстановление заводских настроек .
