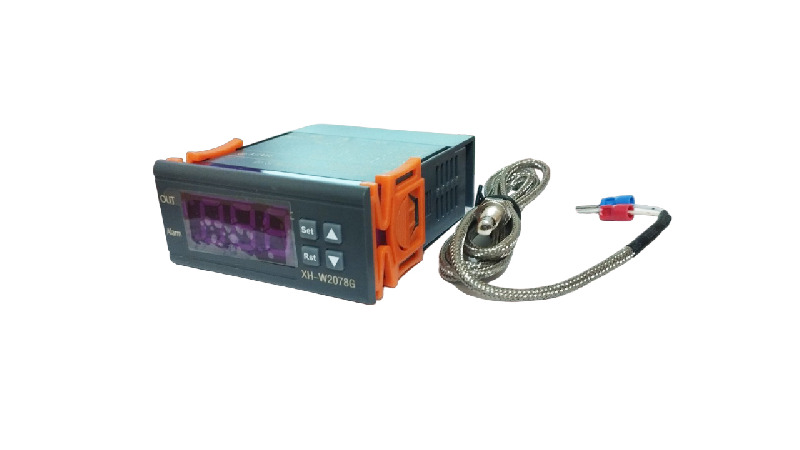

Цифровой терморегулятор XH-W2078G AC220V с термопарой тип-К

XH-W2078G (AC220V) — это цифровой терморегулятор, работающий от сети 220 В и предназначенный для контроля высокотемпературных процессов. В отличие от моделей с NTC-датчиком, эта версия использует термопару типа K, что позволяет измерять и регулировать температуру в диапазоне от 0 до 999 °C. Прибор подходит для печей, паяльных ванн, промышленного нагревательного оборудования и других задач, где требуются высокие температуры.

Технические характеристики:

Питание: AC 220 В

Диапазон измерений и регулировки: от 0 до 999 °C

Точность: 1 °C (дискретность шага)

Датчик: Термопара типа K (в комплекте, длина кабеля около 1 метра)

Выход: Реле с максимальным током 5 А

Рабочая температура окружающей среды: от -15 до +55 °C

Габариты: 75 × 34 × 85 мм, установочный вырез — 71 × 29 мм

Настройки и логика работы:

Доступ к расширенным параметрам открывается длительным нажатием кнопки SET (около 5 секунд). Кнопка Rst служит для возврата к обычному отображению температуры .

Основные параметры меню:

P0: Выбор режима — H (нагрев) или C (охлаждение). По умолчанию — H .

P1: Гистерезис (разница температур). По умолчанию — 5 °C, диапазон настройки — от 1 до 50 °C. Например, если уставка 90 °C, а гистерезис 10 °C, нагрев будет включаться при 80 °C и выключаться при 90 °C .

P2: Калибровка датчика. По умолчанию — 0 °C, диапазон — от -20 до +20 °C. Позволяет скорректировать показания, если они отличаются от эталонных .

P3: Порог аварийной сигнализации по высокой температуре. По умолчанию — 999 °C. При достижении этого значения дисплей начинает мигать, а встроенный зуммер подаёт звуковой сигнал .

Важные замечания:

Тип датчика: В комплекте идет термопара типа K. При подключении важно соблюдать полярность (красный провод — плюс, синий — минус), иначе показания будут некорректными.

Мощность нагрузки: Реле рассчитано на ток до 5 А. При напряжении 220 В это соответствует нагрузке около 1100 Вт. Для более мощных нагревателей (например, печи на 2–3 кВт) необходимо использовать внешний контактор или твердотельное реле, управляемое этим терморегулятором.

Схема подключения:
