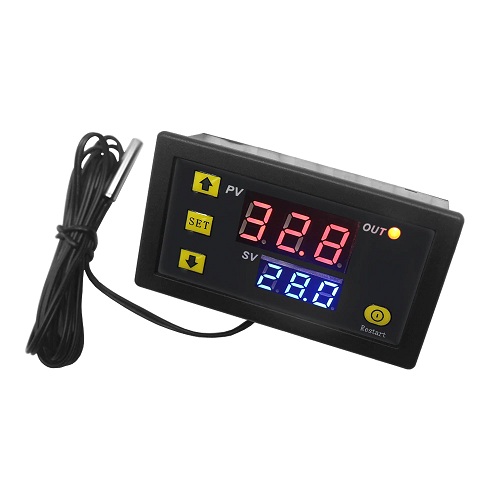

Цифровой терморегулятор W3230 AC220V с датчиком NTC
W3230 — это компактный цифровой терморегулятор с релейным выходом 10A и поддержкой режимов нагрева и охлаждения. Он предназначен для точного контроля температуры в инкубаторах, аквариумах, холодильниках и других системах.
Технические характеристики:
Диапазон температур: -50…120 °C
Точность измерения: 0,1°С в диапазоне от -9,9°С до 99,9°С; или 1,0°С вне этого диапазона
Точность управления: 0,1°С 0,1°С в диапазоне от -9,9°С до 99,9°С; или 1,0°С вне этого диапазона
Время обновления показаний: 0,5 секунд
Напряжение питания, В: 220 VAC
Датчик: NTC 10К 0.5%, длина кабеля 0,8 м, водозащита
Максимальный ток нагрузки: 10А / 250VAC; 20А / 12VDC
Температура окружающей среды: -10...60°С
Влажность окружающей среды: 20 - 85 %
Потребляемый ток: 30 мA
Потребляемый ток при работе реле: 65 мА
Подготовка к работе:
Подключите источник питания 110-220 В к контактам VCC и «GND».
Подключите управление нагрузкой через контакты «S0» и «S1» (подключается в разрыв цепи питания управляемого прибора (последовательное подключение))
После подачи питания на контакты «VCC» и «GND», на LED дисплее отобразится текущая температура, измеренная выносным датчиком температуры.
Установка и настройка заданной температуры
Для установки температуры контроля кратковременно нажмите кнопку «SET», после чего кнопками «+» или «-» установите заданную температуру, и еще раз нажмите кнопку «SET», или же не нажимайте никакие кнопки в течение 5 секунд.
Программирование:
Для входа в режим программирования удерживайте, в течение 5 секунд, кнопку «SET», после чего кнопками «+» или «-» выберите код параметра меню (Р0...Р) из таблицы «Меню терморегулятора». Далее, для настройки параметра, нажмите кнопку «SET» и кнопками «+» или «-» измените значение параметра. Для сохранения настроек нажмите и удерживайте кнопку «SET», или же не нажимайте никакие кнопки в течении 5 секунд.
|
Код параметр |
Описание параметра |
Диапазон настройки |
По умолчанию |
|
Р0 |
Режим работы терморегулятора: охлаждение (Cooling)/Нагрев (Heating) |
С/Н |
С |
|
Р1 |
Гистерезис, °С |
0,1…15 |
2 |
|
Р2 |
Верхний предел установки поддерживаемой температуры, °С |
120 |
110 |
|
Р3 |
Нижний предел установки поддерживаемой температуры, °С |
-50 |
-50 |
|
Р4 |
Коррекция температуры, °С |
-7…+7 |
0 |
|
Р5 |
Задержка времени включения реле (может отличаться от выбранного в пределах ±50%), мин. |
0…10 |
0 |
|
Р6 |
Верхний предел температуры отключения (защита от перегрева), °С |
OFF или ON (при ON от 0°С до 110°С) |
OFF |
|
Р7 |
Блокировка настроек |
OFF или ON (при ON нельзя изменять настройки пока не установить P7 в OFF) |
OFF |
|
Р8 |
Восстановление заводских настроек |
OFF или ON |
OFF |
Коды ошибок:
Если на экране отображается «LL», это обычно означает обрыв или неподключенный датчик. Код «HH» сигнализирует о выходе температуры за пределы измеряемого диапазона (реле принудительно отключается) .
Сброс настроек до заводских установок:
Для сброса параметров в заводские установки (настройки по умолчанию):
1) Отключите питание;
2) Нажмите и удерживайте кнопки «+» и «-»;
3) Подайте питание на терморегулятор.
На LED дисплее появится надпись «888», после чего отобразится текущая температура.
