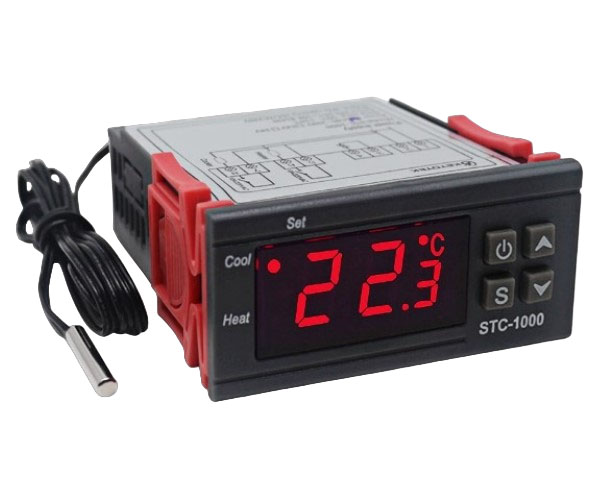

Цифровой терморегулятор STC-1000 DC12V с датчиком NTC

STC-1000 — это классический цифровой терморегулятор с двумя независимыми реле (для нагрева и охлаждения). Управляет только одним температурным каналом, но имеет два выхода, что делает его очень удобным для систем, где нужно попеременно греть или охлаждать (например, инкубатор или аквариум).

Технические характеристики:

Питание: 12 Вольт постоянка.

Диапазон температур: -50…+99 °C .

Точность: ±1 °C (в диапазоне -50…70 °C), разрешение дисплея 0.1 °C .

Выходы (реле): Два реле по 10 А / 220 В AC (одно для нагрева, одно для охлаждения) .

Датчик: Выносной NTC 10K, длина 1 м .

Размеры: Корпус около 75 × 34.5 × 85 мм, монтажный вырез 71 × 29 мм .

Настройки (меню F1–F4):

Для входа в меню удерживайте кнопку S около 3 секунд, пока не загорится индикатор «Set» и на экране не появится F1 .

F1 (Уставка температуры): Целевая температура, которую должен поддерживать прибор. По умолчанию обычно 10 °C .

F2 (Гистерезис / Разница): Разница температур между включением и выключением реле. Настраивается в диапазоне 0.3–10 °C, по умолчанию 0.5 °C . Например, при уставке 25 °C и гистерезисе 1 °C нагрев выключится при 25 °C, а включится снова при 24 °C.

F3 (Задержка компрессора): Задержка включения реле охлаждения в минутах (1–10 мин, по умолчанию 3 мин). Это защита для компрессоров холодильников от частых повторных запусков .

F4 (Калибровка): Коррекция показаний датчика в диапазоне -10…+10 °C .

Логика работы (Нагрев vs Охлаждение):

STC-1000 автоматически определяет режим по соотношению уставки и гистерезиса, но физически у него два реле:

Режим нагрева: Если текущая температура ниже (Уставка F1 минус Гистерезис F2), включается реле Heat. Когда температура достигает уставки F1, реле выключается .

Режим охлаждения: Если текущая температура выше (Уставка F1 плюс Гистерезис F2), включается реле Cool. Когда температура опускается до уставки F1, реле выключается .

Важные замечания:

Коды ошибок: Если на экране «EE», это указывает на обрыв или неисправность датчика (часто сопровождается звуковым сигналом). Код «HH» означает выход температуры за пределы измеряемого диапазона .

Сброс настроек: Если при включении на экране появляется «Er», нажмите любую кнопку для сброса на заводские настройки .

Нагрузка: Реле рассчитаны на 10 А, но для мощных ТЭНов или компрессоров лучше использовать промежуточный контактор, чтобы продлить срок службы прибора.
