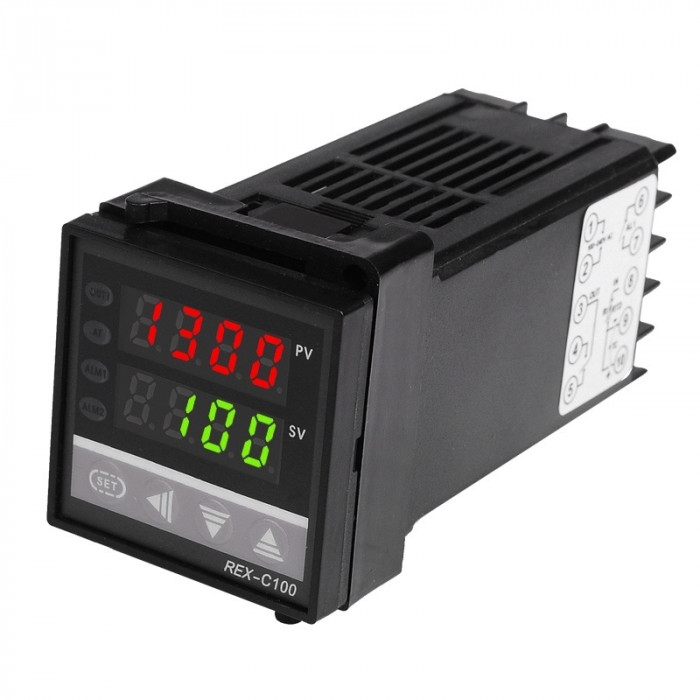

Терморегулятор REX-C100FK02-M*AN RELAY

Контроллер REX C100 — это специальное устройство для контроля нагревательного процесса, обеспечения точной, эффективной регулировки температуры.

ПИД-регулятор REX C100 — пропорционально-интегрально-дифференцирующий термоизмеритель, т.е. устройство с обратным управлением. Параметры ПИД применяются в автоматических системах управления для образования главного сигнала, который определяется 3 слагаемыми:

1. Пропорциональное. Данное слагаемое отвечает за настоящее, реагирует на ошибку, происходящую в текущий момент времени.
2. Интегральное. Слагаемое используют для корректировки статических ошибок. Оно отвечает за прошлое, накапливает предыдущие ошибки, убирает высокочастотные шумы.
3. Дифференциальное. Это слагаемое предназначено для противодействия отклонениям от целевого значения, которые прогнозируются в будущем, реагирует на тенденцию изменения ошибки.

Красными цифрами на верхнем дисплее показана температура термопары, текущая (PV), зелеными цифрами — установка (SV). В установке — температура, которую надо поддерживать. При этом, если красное значение ниже зеленого, контроллер подает сигнал на реле, о чем сигнализирует индикатор самого реле.

При регулировании температурного параметра на термопаре до зеленого значения или выше управляющий сигнал должен пропасть, а при опускании температуры, ниже установленной, индикатор должен снова сигнализировать об установлении режима управления. Причем при большой разнице между реальной температурой и установкой управляющий сигнал будет не прерывистым, а постоянным (мигание индикатора изменится на свечение).

Технические характеристики контроллера:

• размеры: 48 х 48 х 110 (мм) ± 0.2 мм
• точность: ± 0.5% от полной шкалы ±1 знак
• разрешение: 14 бит
• период опроса: 0.5 с
• тип индикатора: LED
• время интегрирования (I): 0 ~ 3600 сек
• время дифференцирования (D): 0 ~ 3600 сек
• напряжение питания: 85-264 В
• потребляемая мощность: менее 10 Вт
• заводские установки: термопара тип К; область температур 0 — + 400 °C
• циклов перепрограммирования: 100000
• сохранение установок после отключения питания: 10 лет
