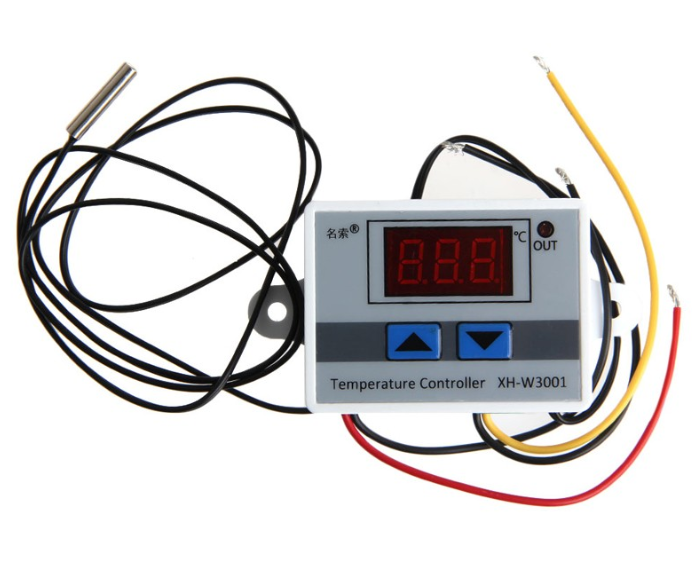

Цифровой терморегулятор XH-W3001 DC24V с датчиком NTC
XH-W3001 (DC24V) — это компактный цифровой терморегулятор с выносным датчиком NTC, предназначенный для автоматического поддержания температуры в системах нагрева или охлаждения. Версия на 24 В питается от низковольтной сети постоянного тока и коммутирует нагрузку через встроенное реле. Прибор широко используется в инкубаторах, аквариумах, теплицах и самодельных системах автоматизации .
Технические характеристики:
Питание: DC 24 В) .
Диапазон измерений и регулировки: от -50 °C до +110 °C .
Точность: 0,1 °C (дискретность шага настройки) .
Датчик: NTC 10K (3950, ±1%), водонепроницаемый, длина кабеля 1 метр .
Выход: Прямой выход (реле) с максимальным током до 10 А .
Максимальная коммутируемая мощность около 240 Вт .
Габариты: Примерно 60 × 45 × 31 мм .
Дисплей: Светодиодный (LED), отображает текущую температуру и уставки .
Внимание!!!!!!! На выходе теромрегулятора 24 Вольта!!!!!!!
Настройка и логика работы
Управление осуществляется двумя кнопками (Вверх и Вниз). Прибор поддерживает два режима, которые определяются соотношением температур включения и выключения :
Режим нагрева: Температура включения должна быть ниже температуры выключения. Прибор включает нагрузку, когда температура опускается до нижнего порога, и выключает при достижении верхнего .
Режим охлаждения: Температура включения должна быть выше температуры выключения. Логика работает зеркально .
Управление:
Короткое нажатие кнопки Вверх показывает температуру включения.
Короткое нажатие кнопки Вниз показывает температуру выключения.
Длительное нажатие (около 1 секунды) позволяет изменить соответствующее значение .
Сброс и калибровка: Одновременное нажатие обеих кнопок в течение 1 секунды сбрасывает настройки до заводских и переводит прибор в режим калибровки датчика .
Важные замечания:
Тип датчика: В комплекте идёт водонепроницаемый датчик NTC 10K. При замене или удлинении провода датчика важно сохранить его параметры (10 кОм при 25 °C), иначе показания будут неверными .
Ограничение по току: Встроенное реле рассчитано на ток до 10 А. Для мощных нагревателей (например, более 1 кВт при 220 В) рекомендуется использовать внешний контактор или твердотельное реле, чтобы не перегружать встроенное реле .
Индикация ошибки: Если на дисплее отображается «LLL», это означает, что датчик температуры не подключён или неисправен .
