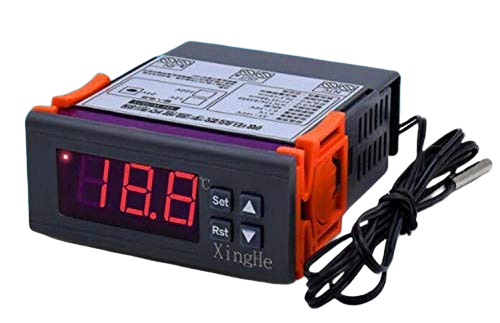

Цифровой терморегулятор XH-W2023 PID DC12-24V с датчиком NTC (SSR выход)
XH-W2023 (DC12-24V) — это цифровой терморегулятор с PID-управлением и выходом для твердотельного реле (SSR). В отличие от простых моделей, он не просто включает и выключает нагрев, а плавно регулирует мощность с помощью ШИМ, что позволяет поддерживать температуру с высокой точностью (до 0,1 °C). Питание 12–24 В делает его удобным для автомобильных или низковольтных систем.
Технические характеристики:
Питание: DC 12–24 В.
Выход: Напряжение равно питанию (12–24 В), ток до 10 А. Это позволяет либо напрямую подключать маломощную нагрузку, либо использовать выход как управляющий сигнал для твердотельного реле (SSR) .
Диапазон регулирования: от 0 до 110 °C .
Точность: 0,1 °C (дискретность) .
Датчик: NTC-термистор (10 кОм, B3950) .
Дисплей: 0,26 дюйма, красный, 3 разряда .
Габариты: 75 × 35 × 85 мм, вес около 90 г .

Настройка.
1. Подключите источник питания 12 В или 24 В к клемме IN и подключите нагрузку (устройство) к выходной клемме OUT.
2. После включения на экране отображается температура в реальном времени. Нажмите SET один раз, чтобы установить требуемую температуру, нажмите Rst для подтверждения;
3. Длительное нажатие Rst для выключения, состояние машины и настройки автоматически сохраняются;
4. Нажмите кнопку SET в течение 5 секунд, чтобы войти во внутренние настройки функции. (Нажмите + -, чтобы выбрать настройки)
P0 Включение автонастройки ПИД on/off Заводская: off
P1 Скорость отклика ПИД регулятора 1-3 Заводская: 1
P2 Пропорциональное усиление 0,1-9,99 Заводская: 0,2
P3 Время интегрирования 1-999 Заводская: 200
P4 Время диференцирования 1-999 Заводская: 20
P5 Рабочий период (ШИМ сек) 2-60 S Заводская: 5
P6 Температура сигнализации -50..120 С. Заводская: off
