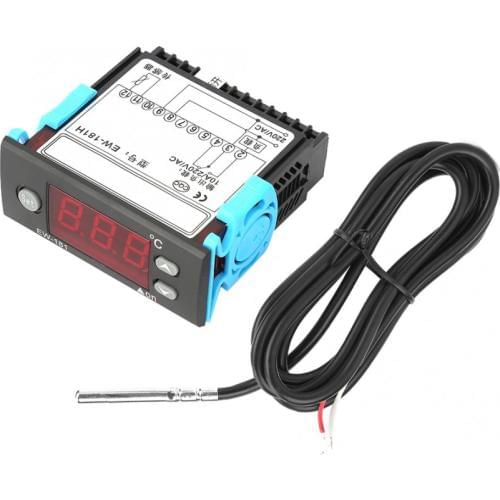

Цифровой терморегулятор EW-181H AC22V с датчиком NTC
EW-181H — это цифровой терморегулятор с питанием от сети 220 В и релейным выходом 10 А, предназначенный для управления холодильным и нагревательным оборудованием. Он работает в диапазоне от -45 °C до 80 °C и поддерживает переключение между режимами охлаждения и нагрева.
Технические характеристики:
Питание: AC 220 В ±10%, 50/60 Гц .
Диапазон температур: -45…+80 °C .
Точность и разрешение: Погрешность ±1 °C, разрешение 1 °C .
Выход (реле): 10 А / 220 В AC .
Потребление: ≤ 3 Вт .
Датчик: Выносной NTC 20K, длина провода 1.5 м .
Размеры: Корпус 76 × 35 × 76 мм, монтажный вырез 71 × 29 мм .
Важные замечания:
Код ошибки: Если на экране «EI», это указывает на обрыв или короткое замыкание датчика. Проверьте подключение .
Нагрузка: Несмотря на 10 А, для мощных компрессоров или ТЭНов лучше использовать промежуточный контактор.
Логика работы (пример):
Охлаждение: Реле включается, когда температура ≥ (уставка + гистерезис), и выключается, когда температура ≤ уставки .
Нагрев: Реле включается, когда температура ≤ (уставка - гистерезис), и выключается, когда температура ≥ уставки .
Настройки (меню):
Для входа в меню настроек удерживайте кнопку Set около 6 секунд . Навигация по параметрам (HC → LS → HS → PE → CA → d) осуществляется кнопками «+»/«-», а для изменения значения часто нужно одновременно нажать Set и «+»/«-» .
HC (Режим): H — нагрев, C — охлаждение (по умолчанию обычно C) .
LS / HS (Лимиты): Нижний и верхний пределы задаваемой температуры. Производители обычно не рекомендуют менять заводские значения (-45 °C и 80 °C) .
PE (Задержка): Задержка включения реле в минутах (0–5 мин, по умолчанию 1 мин) для защиты компрессора .
CA (Коррекция): Калибровка показаний датчика в диапазоне -15…+15 °C .
d (Гистерезис / Возврат): Разница температур между включением и выключением (1–15 °C, по умолчанию 2 °C) .
