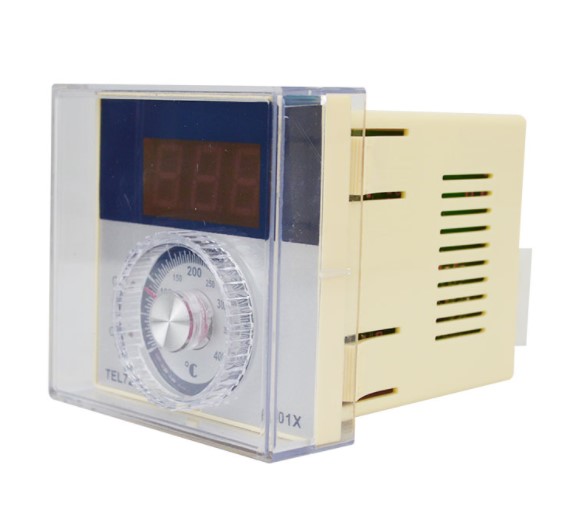

Цифровой терморегулятор TEL72-9001X AC220V под термопару до 400 °C

Терморегулятор TEL72-9001X предназначен для измерения и поддержания необходимой температуры. Регулируемый диапазон температур — от 0 до +400°С. Может использоваться как в быту, так и на производстве, там, где позволяют конструктивные особенности пробора.

Например, наиболее распространенные сферы применения терморегулятора — это водонагревательные баки, теплицы, сушильные камеры, сухожаровые шкафы (сухожары), стерилизаторы, автоклавы, печи, вулканизаторы, и т.д.

Терморегулятор TEL72-9001X  измеряет значение температуры в месте расположения датчика и дает команду на включение или выключение нагрузки посредством электромагнитного реле. К нему подключаются любые нагревательные электроприборы —  тепловентиляторы, кипятильники, масляные нагреватели, тепловые пушки, калориферы, инфракрасные излучатели, ТЕНы, и т.д.

Технические характеристики:

Питание: AC 220 В, 50/60 Гц.

Диапазон регулирования: 0…400 °C .

Тип датчика: Термопара типа K (в комплект не входит) .

Погрешность: Настройки — в пределах ±1.5% от полной шкалы; индикации — в пределах ±1.0% от полной шкалы .

Выход (реле):  до 10 А при 250 В AC.

Размеры: Корпус 72 × 72 × 89 мм, монтажный вырез 68 × 68 мм .

Настройки:

Способ задания температуры:

В отличие от кнопочных моделей, здесь вы не вводите значение с клавиатуры.

Уставка: Вы вращаете механический диск (потенциометр) на лицевой панели, пока индикатор или шкала не укажут на нужную температуру в диапазоне 0…400 °C .

Индикация: Цифровой светодиодный дисплей показывает текущую температуру с термопары, помогая понять, когда система вышла на режим.

Логика работы и точность:

Прибор работает как позиционный регулятор (On/Off).

Принцип: Когда температура опускается ниже заданной вами точки, реле замыкает контакты и подаёт питание на нагреватель. Когда температура достигает уставки, реле размыкается .

Точность: Погрешность установки заявлена в пределах ±1.5% от полной шкалы, а погрешность индикации — в пределах ±1.0% . Для диапазона 400 °C это означает, что реальная точка срабатывания может отличаться от отметки на диске на несколько градусов.

Пропорциональный режим: В некоторых описаниях упоминается «пропорциональный тип действия» с периодом реле около 20 секунд . Это может означать, что при подходе к уставке реле начинает работать в импульсном режиме (включаясь и выключаясь с определённой скважностью), чтобы сгладить инерцию нагрева, а не просто щёлкать при достижении порога.
