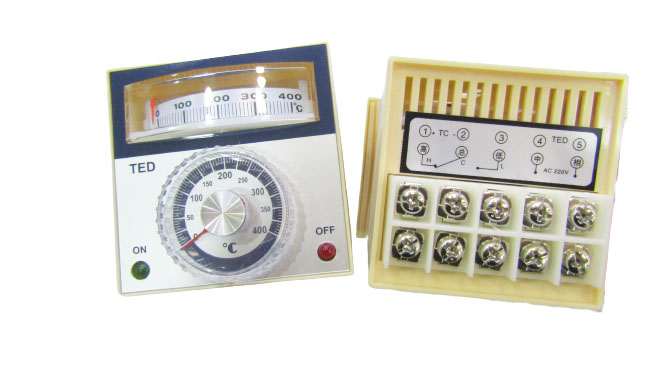

Аналоговый терморегулятор TED-2001 AC220V под термопару до 400 °C

TED-2001 — это аналоговый терморегулятор панельного монтажа с потенциометром (поворотной ручкой) для задания уставки.

Технические характеристики:

Питание: AC 220 В .

Входной датчик: Термопара типа K (в комплект не входит) .

Диапазон регулирования: 0…400 °C .

Точность: Погрешность управления обычно указывается в пределах ±1.5% от полной шкалы (F·S), погрешность индикации — до ±2.5% .

Выход (реле): 5 А при 220 В AC (для активной нагрузки) . Для мощных нагревателей однозначно рекомендуется промежуточный контактор.

Размеры: Корпус 72 × 72 мм, монтажный вырез 68 × 68 мм .

Настройка и логика работы:

У TED-2001 нет цифрового меню параметров. Настройка сводится к механическому выставлению уставки и пониманию логики включения реле.

Задание температуры: Уставка выставляется поворотной ручкой (потенциометром) на передней панели. Цифровой дисплей показывает текущую температуру с термопары, помогая контролировать процесс .

Логика включения (двухпозиционное регулирование):

Когда текущая температура ниже заданной, реле замыкает контакты, подавая питание на нагреватель. Загорается зелёный индикатор .

Когда температура достигает уставки, реле размыкается, нагрев прекращается. Загорается красный индикатор .

Особенность пуска (защита от перерегулирования): Производители рекомендуют при первом включении холодной печи или шкафа сначала выставить уставку на уровне ~80% от желаемой температуры. После того как система несколько раз «щёлкнет» реле и выйдет на режим, ручку можно повернуть на нужное значение. Это помогает избежать сильного перегрева из-за тепловой инерции .

Подключение:
