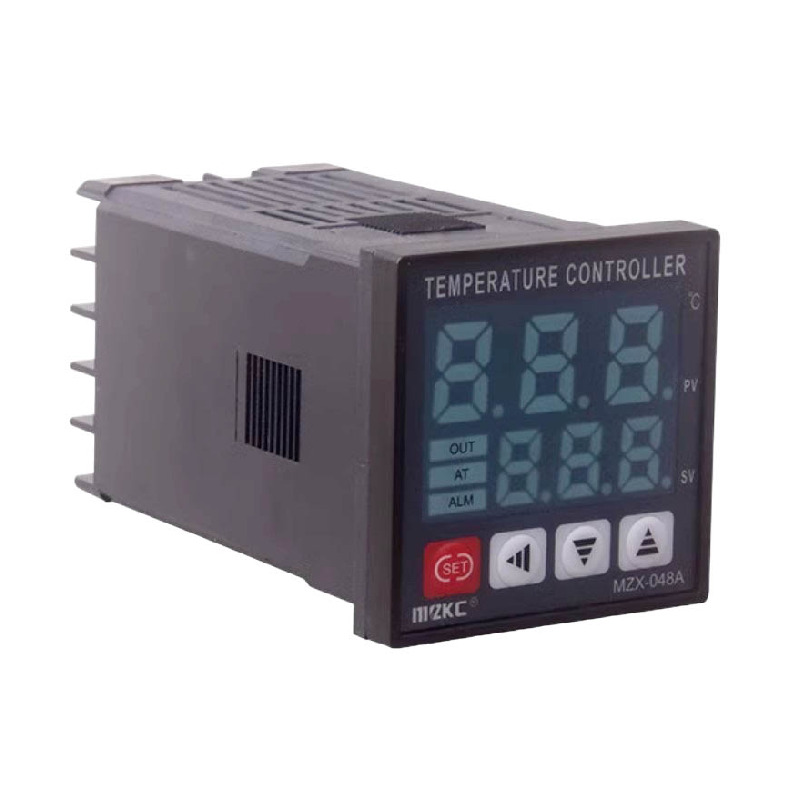

Термоконтроллер MZX-048A, SSR (0-200°C)

Термоконтроллер MZX-048A— это специальное устройство для контроля нагревательного процесса, обеспечения точной, эффективной регулировки температуры.

Красными цифрами на верхнем дисплее показана температура термопары, текущая (PV), зелеными цифрами — установка (SV). В установке — температура, которую надо поддерживать. При этом, если красное значение ниже зеленого, контроллер подает сигнал на реле, о чем сигнализирует индикатор самого реле.

Технические характеристики:

Внешние размеры: 48 х 48 х 87 мм.

Установочные размеры: 44 х 44 х 75 мм.

Точность: ± 0.5% от полной шкалы ±1 знак

Разрешение: 14 бит

Напряжение питания: 100-240 В

Потребление: менее 10ВА.

Заводские установки: термопара типа К (0-+ 200 °C).

Выход терморегулятора: SSR (подключение нагрузки через твердотельное реле).

Обозначение значков на панеле управления MZX-048A:

PV - индикация текущего значения или параметра

SV - индикация уставки, значения параметра, изменение значения параметра.

OUT - индикация включения выхода.

AT - индикация включения режима автонастройки.

ALM - предупредительная сигнализация.

SET - Функциональная клавиша - предназначена для выбора требуемой функциональной группы параметров

◄ - Клавиша режима корректировки параметров- предназна- чена для установки параметров функциональных групп.

▼ - Клавиша уменьшения параметра

▲ - Клавиша увеличения параметра

Схема подключенияесть на корпусе терморегулятора, все настройки схожи с REX-C100:
