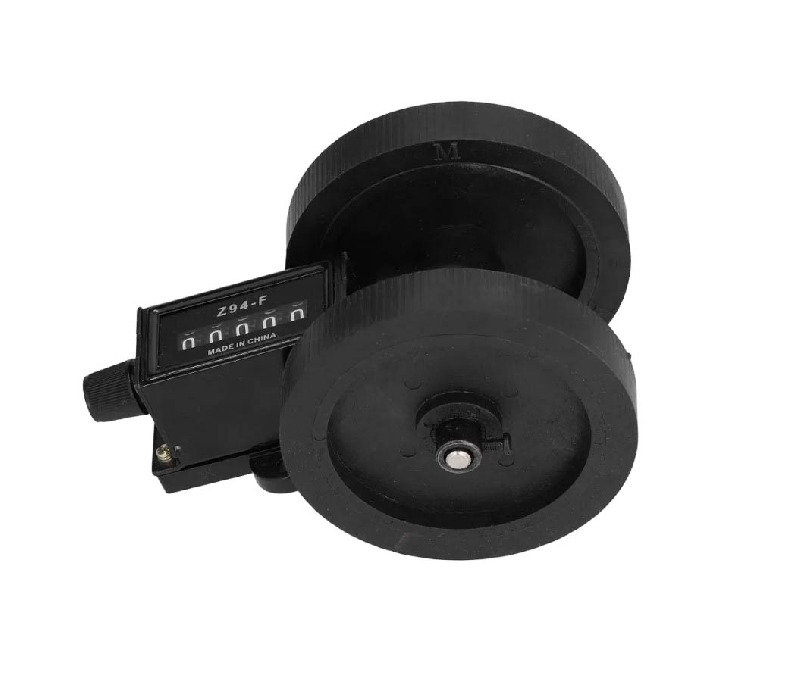

Счётчик длины механический Z94-F

Счетчик длины механический Z94-F предназначен для измерения линейного перемещения прибора относительно поверхности (или наоборот) посредством прямого накопительного счета оборотов измерительных колес. Один отсчет Z94-F равен одному метру.

В зависимости от направления вращения измерительных колес новый результат прибавляется к накопленному или вычитается из него.

Подобные приборы нашли широкое применение в упаковочной, печатной и текстильной промышленностях, лесо- и деревообработке, при протягивании проводов, кабелей и т. п

Счетчик может быть закреплен как на статичной станине, так и на движущихся деталях и механизмах, для этого у счетчика предусмотрены три крепежных отверстия на металлическом корпусе.

Z94-F укомплектован двумя пластиковыми колесами с резиновым покрытием, которые закрепленные на металическом валу, для обеспечения хорошего сцепления с измеряемым изделием и получения точного результата.

Три оборота колеса будут равны одному метру. Подсчет можно осуществлять со скоростью до 200 оборотов в минуту.

Сброс показаний счетчика осуществляется с помощью пластиковой ручки на корпусе прибора, нужно повернуть ее против часовой стрелки.

Характеристики счетчика Z94-F:

• Материал: металл + пластик
• Цвет: черный
• Количество разрядов: пять
• Максимальное число подсчета: 99999
• Передаточное отношение: 1: 3
• Скорость счета: до 200 раз в минуту
• Диаметр колеса: 107 мм.
• Один оборот колес: ~34 см.
• Установка: винтовая фиксация
• Сфера применения: промышленный учет

Порядок работы:

1. Установите прибор на измерительные колеса в точке начала отсчета.

2. Переместите прибор в конечную точку так, чтобы измерительные колеса прошли весь путь от начальной до конечной точки по выбранной траектории. Следите, чтобы колеса имели постоянное и надежное сцепление с поверхностью.

3. При перемещении прибора вперед новый результат будет прибавляться к накопленному, при перемещении назад – вычитаться из него.

4. На индикаторе будет отображаться накопленный результат измерения.

5. Для сброса накопленного результата измерения вращайте ручку сброса против часовой стрелки до установки нулевого значения на индикаторе.

Размеры:
