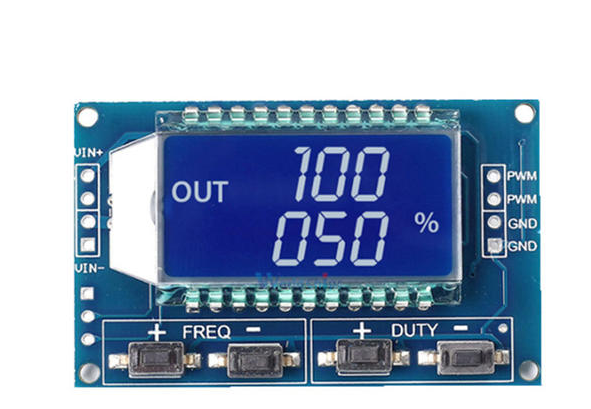

ШИМ генератор сигналов 3.3V-30V с дисплеем (регулировка частоты)

Артикул: 6269

469 руб.

Наличие: 24 шт

_{В магазине: 24 шт}
_{На складе: 0 шт}_{(Доставка до магазина 1 день)}

шт

Купить

ШИМ генератор сигналов 3.3V-30V с дисплеем (регулировка частоты).

Модуль имеет четыре независимых ключа, используемых для установки частоты и рабочего цикла, короткое нажатие кнопки (увеличение или уменьшение единицы) и длительное нажатие (быстрое увеличение или уменьшение). Автоматическое сохранение параметров при сбое питания.

Параметры модуля:

- Рабочее напряжение: 3,3 ~ 30 В;
- Диапазон частот: 1 Гц ~ 150 кГц;
- Точность частоты: точность в каждом диапазоне составляет около 2%;
- Грузоподъемность сигнала: выходной ток может составлять около 5 ~ 30 мА;
- Амплитуда выхода: амплитуда PWM, равная напряжению питания;
- Температура окружающей среды: -20 ~ +70 ℃.

Управление последовательным портом:

Стандарты связи: бит данных 9600 бит / с: 8
Стоповый бит: 1
Контрольная цифра: нет
Управление потоком: нет

1. Установить частоту PWM
F101: заданная частота до 101 Гц (от 001 до 999)
F1.05: установить частоту до 1.05KHZ (1.00 до 9.99)
F10.5: установить частоту 10,5 кГц (от 10,0 до 99,9)
F1.0.5: установить частоту до 105 кГц (от 1.0.0 до 1.5.0)

2. Установить рабочий цикл PWM
DXXX: установить рабочий цикл PWM в XXX: (от 001 до 100)
Например, D050, установленный рабочий цикл PWM составляет 50%

3. Прочтите заданные параметры
Отправьте строку «read», чтобы прочитать заданные параметры.
Установки успешно возвращаются: Вниз;
Не удалось выполнить установку: FALL.
