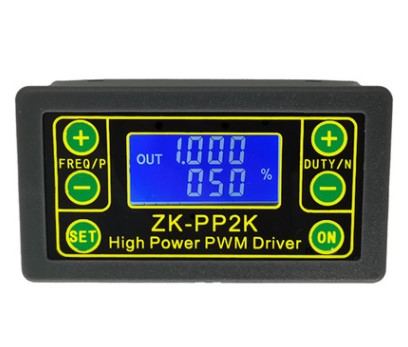

ШИМ генератор импульсов ZK-PP2K

Артикул: 9769
ШИМ генератор импульсов ZK-PP2K
(0)
886 руб.
Наличие: 16 шт
шт

ШИМ генератор импульсов ZK-PP2K.

Данный модуль может быть использован для:

1. LED регулировки яркости, частоты, рабочий цикл можно регулировать

2. Регулировки скорости двигателя, частоту и рабочий цикл можно регулировать

3. Управления электромагнитным клапаном, чтобы тянуть и отпускать, можно настроить автоматический цикл, выход задержки, номер цикла (или бесконечный цикл).

4. Управления оборудованием для включения и задержки запуска нагрузки.

5. Задержка запуска нагрузки, время задержки может быть установлено..

Особенности:

Может напрямую управлять светодиодом , двигателем, электромагнитным клапаном и другими нагрузками

Два режима работы:

Режим ШИМ - частота ( непрерывная), рабочий цикл, количество импульсов регулируется;

Импульсный режим PULSE - время положительной длительности импульса, время отрицательной длительности импульса, время начала задержки включения и количество импульсов регулируются.

С кнопкой запуска и остановки, может контролировать выход и остановку сигнала

Широкий диапазон входного напряжения 3,3-30 В, 5,08 мм клеммная проводка

Характеристики:

Рабочее напряжение: 3,3 ~ 30 В ( обратите внимание, что положительные и отрицательные полюсы не следует менять местами, иначе они могут выгореть )

Диапазон частот: 1 Гц ~ 150 кГц, точность составляет около 2%. Регулятор скорости двигателя обычно выбирает 20 кГц

Диапазон рабочего цикла: 0-100%, шаг 1%

Количество импульсов: 1-9999 или бесконечно (для бесконечности отображается «----» )

Время задержки вывода: 0,000 с-9999 с, минимум можно установить 1 мс

Длительность положительного и отрицательного импульса: 0,000 с-9999 с, минимальное значение может быть установлено 1 мс

Выходная нагрузочная способность: менее 8А (трубка переключателя MOS)

Выходная амплитуда: амплитуда равна напряжению питания ( OUT + напрямую подключен к модулю V + )

Размер продукта: 79 мм * 43 мм * 30 мм

Модуль имеет два режима работы:

Режим PWM (на дисплее отображается "%" для режима PWM)

1. Заводской настройкой по умолчанию является режим PWM, частота установки FREQ + и FREQ, рабочий цикл DUTY + и кнопки DUTY; короткое нажатие кнопки STOP управляет выводом или остановкой сигнала, вывод остановки равен 0, на экране отображается отметка «OUT», так как вывод есть, в противном случае вывод прекращается; заводская частота по умолчанию составляет 1 кГц, а рабочий цикл - 50%.

2. Если вы хотите переключиться в режим PULSE, нажмите и удерживайте кнопку SET (более 6 секунд), не отпускайте, вы увидите изменение экрана, «%» исчезнет, это режим PULSE.

ИМПУЛЬСНЫЙ режим (отсутствие "%" в правой части дисплея - ИМПУЛЬСНЫЙ режим)

1. Линия над экраном LCD отображает время положительной ширины импульса. Кнопки P + и P- устанавливают параметр. В строке под экраном LCD отображается время отрицательной ширины импульса. Кнопки N + и N- устанавливают параметр. Нажмите кнопку STOP, чтобы контролировать вывод сигнала или остановить. Когда вывод остановлен, вывод равен 0. На экране отображается «OUT» для вывода, в противном случае вывод останавливается; Заводская ширина положительного импульса по умолчанию составляет 0,5 секунды, а ширина отрицательного импульса - 0,5 секунды.

2. Установка количества импульсов и времени задержки - в режиме ИМПУЛЬС нажмите и удерживайте кнопку SET в течение 2 секунд, а затем отпустите, введите номер импульса и интерфейс настройки времени задержки, на экране отобразится SET, он будет выключен и очищен после ввода . ; Кнопки P + и P- устанавливают время задержки, кнопки N + и N- устанавливают количество импульсов, заводское время задержки по умолчанию - 0 секунд, количество импульсов бесконечно (дисплей ----); затем нажмите кнопку SET 2. Через несколько секунд он автоматически вернется к интерфейсу импульсов, нажмите кнопку STOP, после времени настройки задержки, начните выдавать заданное количество импульсов. Если количество импульсов отправлено, оно автоматически выдаст 0. Если период не отправляется, нажатие кнопки STOP выключится. Выходной импульс отключается и сбрасывается, и установленное количество импульсов выдается каждый раз при запуске.
