Модуль таймера задержки от 10 секунд до 24 часов

Модуль таймера задержки от 10 секунд до 24 часов отличается компактными размерами и широким диапазоном устанавливаемого времени. Процесс выбора и установки времени удобен и не требует значительных затрат времени в процессе регулировки.

Регулировка времени с помощью DIP-переключателей может производиться в любой момент, когда модуль находится под напряжением, но не находится в активном режиме отсчета.

Характеристики:

Входное напряжение: 3.3В - 18В постоянного тока.

Диапазон регулировки времени задержки: от 10 секунд до 24 часов;

Рабочий ток модуля составляет менее 1 мА.

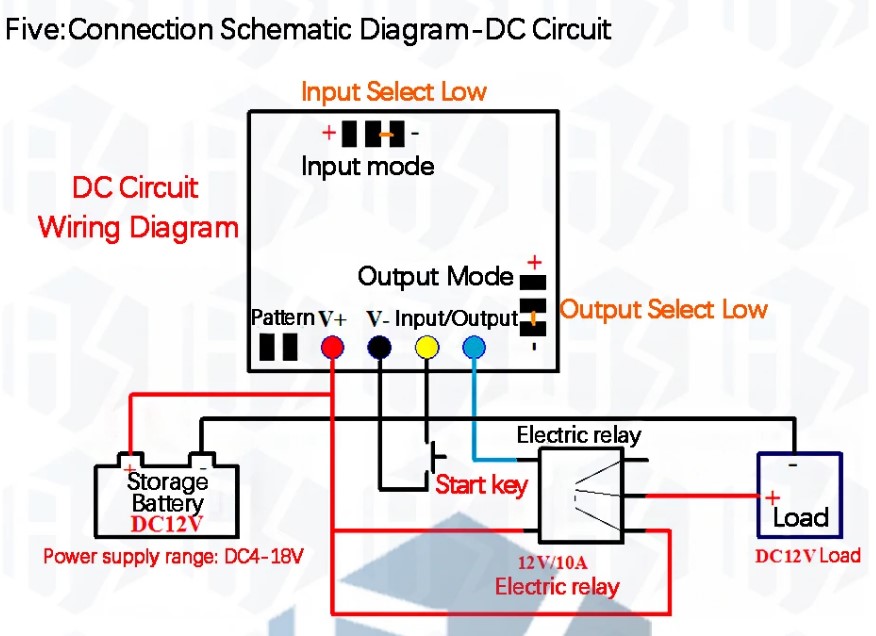

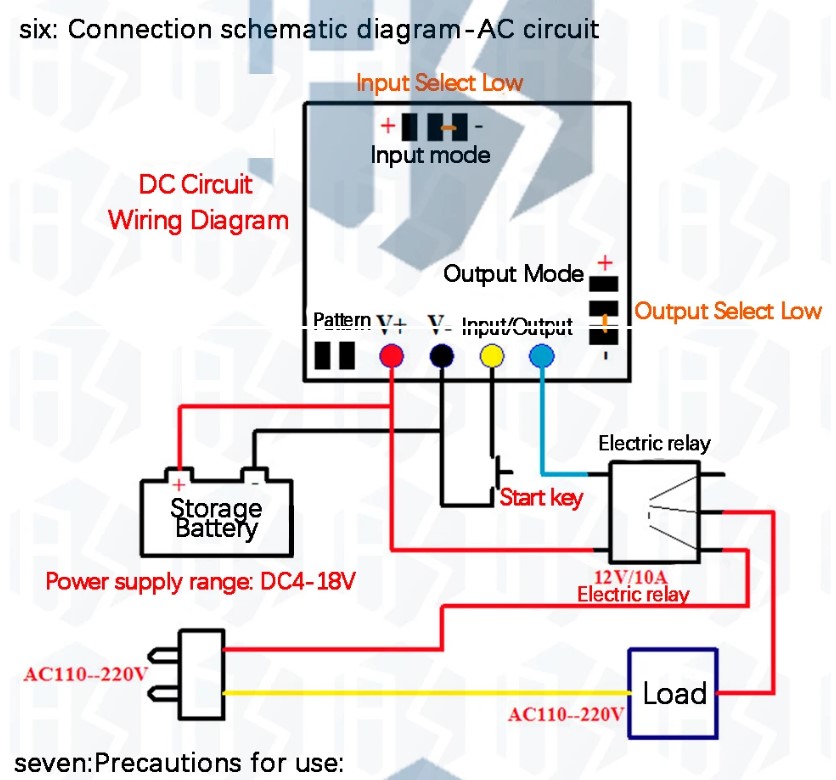

Может напрямую управлять 3В реле, 5В реле, 12В реле, светодиодами и другими нагрузками.

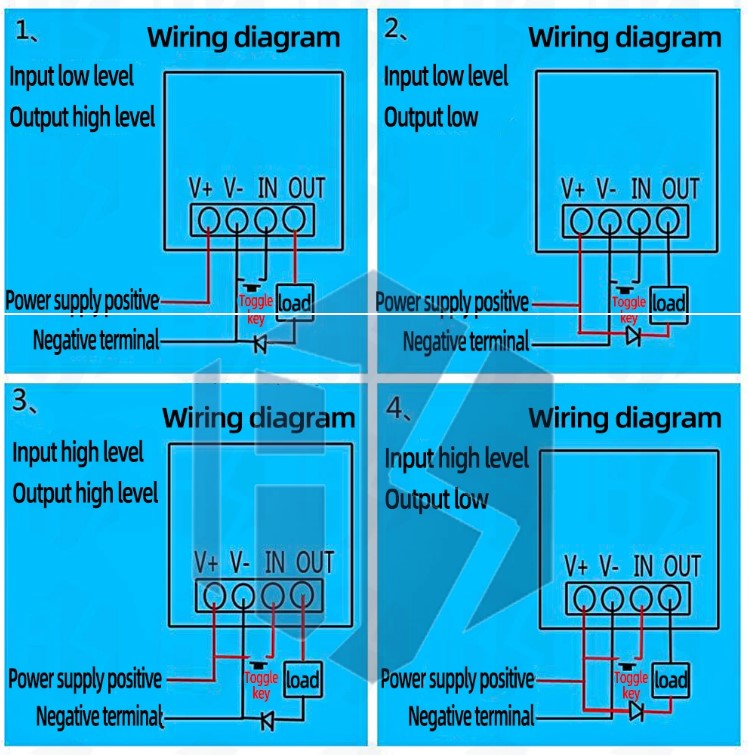

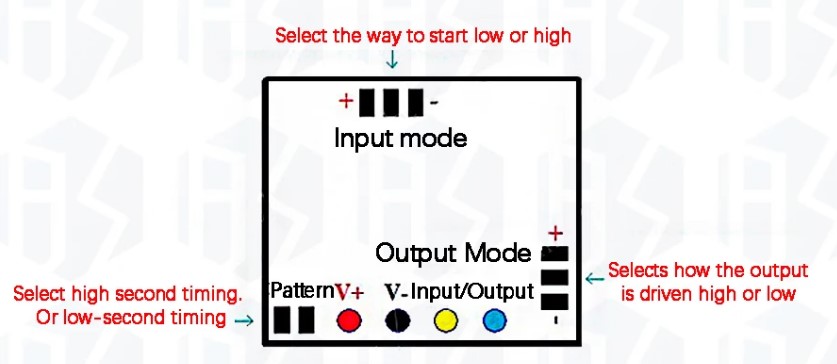

Возможность выбора режима работы (низкий уровень на входе, высокий уровень на входе, низкий уровень на выходе, высокий уровень на выходе) с помощью перемычек.

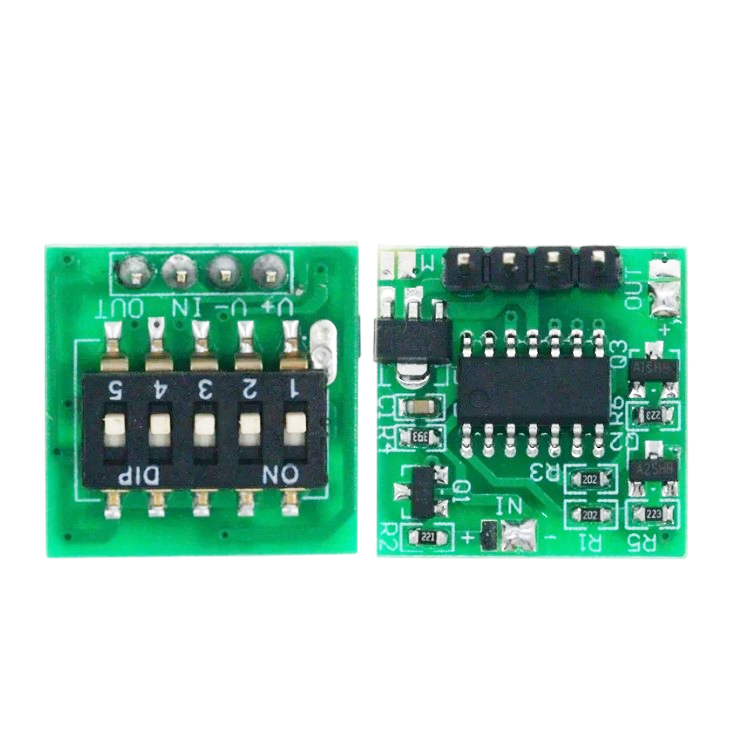

Размеры платы (без разъемов): 18 мм × 18 мм × 7 мм

Шаг контактов разъема: 2.54 мм

Примечание: Данное изделие не поддерживает функцию циклического таймера.

Таблица зависимости выходного тока и напряжения:

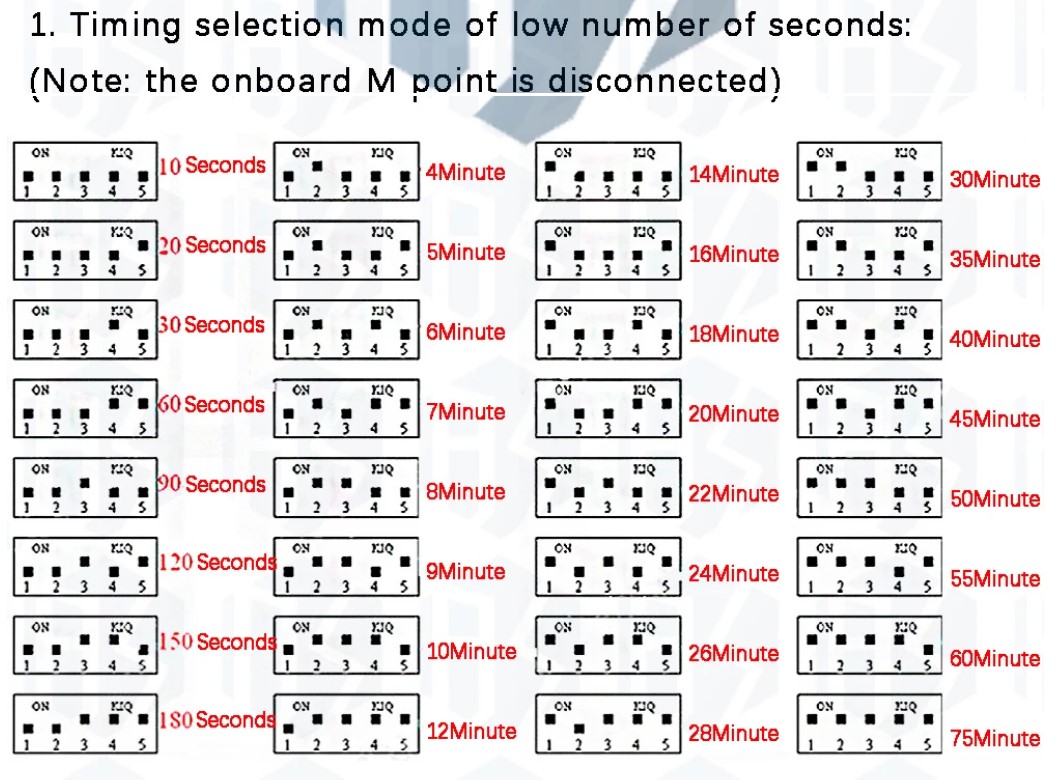

Инструкция по установке времени от производителя:

Важные примечания по эксплуатации:

Параметры тестирования: Все приведенные параметры были протестированы при напряжении 5V. При использовании другого напряжения параметры могут незначительно изменяться.

Точность таймера: Данный модуль не является высокоточным таймером. Пожалуйста, не выбирайте его для применений, где требуется высокая точность хронометража.

Входной сигнал: Контакт входного сигнала является триггером кратковременного (импульсного) действия.

Полярность питания: При подключении питания обратите внимание на правильность полярности ("+" и "-").

Подключение светодиода: При использовании светодиода в качестве нагрузки внешней цепи, обязательно установите токоограничивающий резистор (в противном случае светодиод перегорит).
