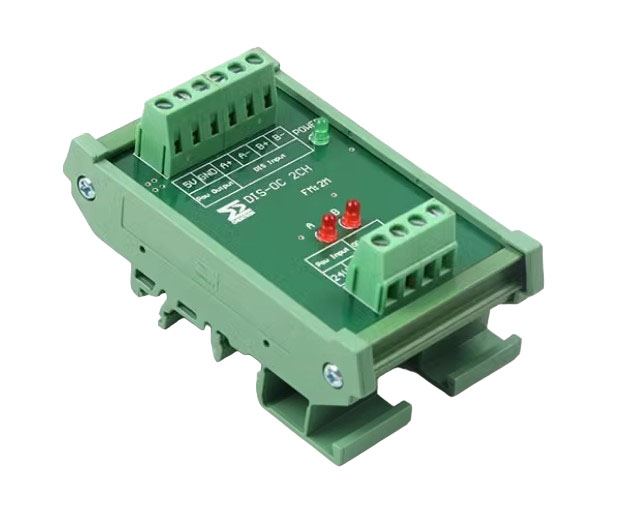

Конвертер однофазных сигналов TTL-HTL DIS-OC 2CH

Модуль преобразует входные сигналы NPN или PNP в выходное напряжение от 8 до 30 В (равное напряжению питания). Встроенный неизолированный DC/DC-конвертер обеспечивает выход +5 В для питания энкодера.

Особенности:

• Гальваническая развязка: входы защищены оптической изоляцией на 1500 В.

• Схема подключения: входы подключаются к оптопаре через резисторы 120 Ом с каждой стороны.

Пример подключения энкодера с выходами NPN:

• Сигналы «A» и «B» энкодера → на входы А+ и В+ конвертера.

• Входы А- и В- на плате → подключаются к +5В.

• Земля (GND) энкодера → на GND конвертера.

Назначение: Устранение наводок и электромагнитных помех, согласование уровней сигналов.

Технические характеристики DIS-OC 2CH:

Входные сигналы: NPN или PNP-типа

Частота: до 2 МГц

Выходные сигналы: напряжение равное напряжению источника питания

Частота: аналогично входу

Ток: до 1 А суммарно

Уровень: согласно питающему напряжению

Напряжение питания: 24 В (8-30В)

Температура окр. среды: ‐20 °C..+80°C

Влажность: <85%

Размеры: 60 х 87 х 48 мм.

Тип монтажа: на DIN-рейку.
