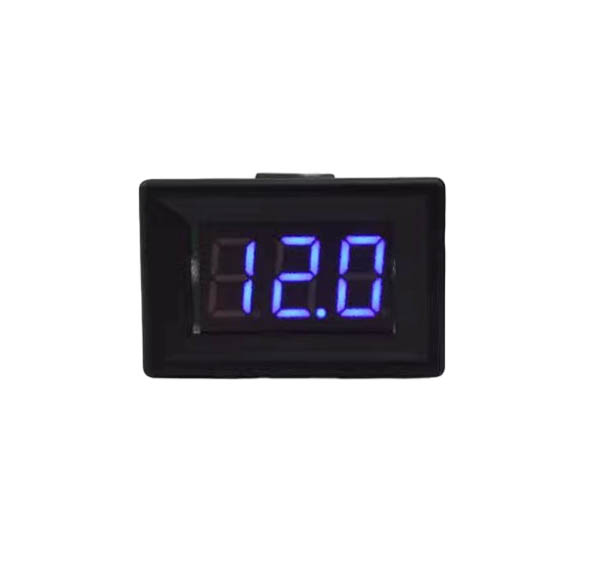

Цифровой вольтметр в корпусе DC 2.5-30V, 35х23мм (синий)
Цифровой вольтметр в корпусе DC 2.5-30V, 35х23мм (синий) предназначен для измерения напряжения в сетях постоянного тока. Имеет встроенную защиту от обратного подключения.
Характеристики:
Напряжение питания: 2.5 - 30 Вольт.
Измеряемое напряжение: 2.5 - 30 Вольт.
Дисплей: 0.36 Дюйма.
Частота обновления: около 1 раза в секунду.
Точность измерения: 2%.
Ток потребления: 20 мА при напряжении в 15 Вольт.
Рабочая температура: -10℃~65℃.
Размеры корпуса: 35 х 23 х 20 мм.
Посадочные размеры: 32,5 х 21 мм.
Распиновка проводов:
Красный: + питания
Черный: - питания
Схема подключения:
У данной модели вольтметра диапазон напряжения питания и диапазон измеряемого напряжения один, по этому подключается напрямую к источнику измерения, он же и будет являться питателем.
