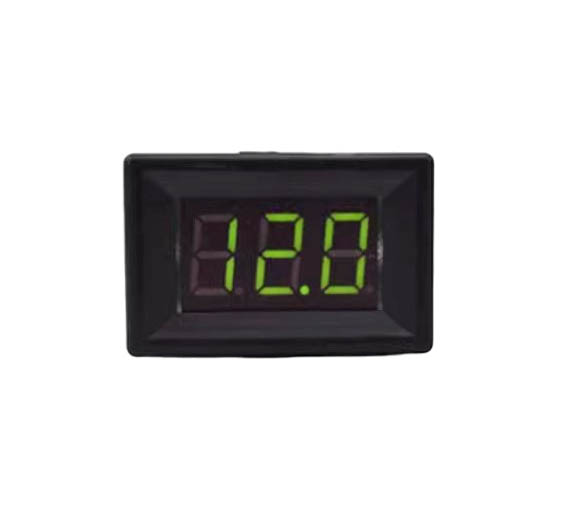

Цифровой вольтметр в корпусе DC 0-100V, 35х23мм (зеленый)

Цифровой вольтметр в корпусе DC 0-100V, 35х23мм (зеленый) предназначен для измерения напряжения в сетях постоянного тока. Имеет встроенную защиту от обратного подключения.

Характеристики:

Напряжение питания: 2.5 - 30 Вольт.

Измеряемое напряжение: 0 - 100 Вольт.

Дисплей: 0.36 Дюйма.

Частота обновления:  около 1 раза в секунду.

Точность измерения: 2%.

Ток потребления: 20 мА при напряжении в 15 Вольт.

Рабочая температура: -10℃~65℃.

Размеры корпуса: 35 х 23 х 20 мм.

Посадочные размеры: 32,5 х 21 мм.

Распиновка проводов:

Красный: + питания

Черный: -общий

Желтый или белый: + измеряемого устройства.

Схема подключения:

1) Когда диапазон напряжения питания вольтметра совпадает с диапазоном измеряемого напряжения.

.

2) Когда диапазон напряжения питания вольтметра ниже диапазона измеряемого напряжение или Вы его просто не знаете.
