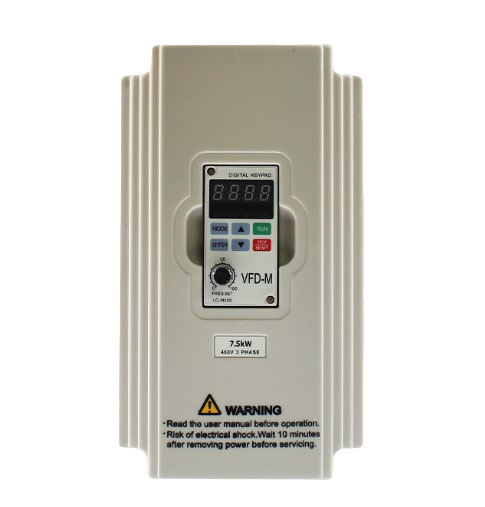

Преобразователь частоты VFD075M43A (7.5kW 380V-480V)

Преобразователи частоты или, как их еще называют - частотные преобразователи, предназначены для управления и регулирования скорости вращения электрических двигателей или их момента.Такое частотное регулирование скорости двигателя позволяет, например, управлять производительностью (расходом или давлением) насосов, вентиляторов и воздуходувок. При частотном регулировании электропривода частотный преобразователь с помощью широтно-импульсной модуляции (ШИМ) формирует на своем выходе такое трехфазное напряжение, при котором электродвигатель вращается с заданной частотой или моментом. При использовании преобразователя частоты пуск двигателя происходит плавно, без больших пусковых токов и ударов, а это, в свою очередь, уменьшает нагрузку на электрическую сеть, электродвигатель, механизмы и увеличивает срок их службы. Помимо насосов и вентиляторов, частотно-регулируемые приводы широко используются в подъемно-транспортном оборудовании и конвейерах, в экструдерах, смесителях, центрифугах, сепараторах, вибраторах, в пескоструйных аппаратах, в металло- и деревообрабатывающем оборудовании, обрабатывающих центрах и прессах, типографском оборудовании.

Характеристики:

Напряжение питания:: 380-480 Вольт.

Номинальная мощность двигателя: 7,5 КилоВатт.

Номинальный входной ток: 19 Ампер.

Система модуляции: ШИМ (1 - 15 кГц) выходного напряжения по синусу.

Автоматическая компенсация момента и скольжения.

Максимальное выходное напряжение: ~0,95 от действующего напряжения сети.

Номинальная выходная мощность: 13,7 КилоВатт.

Номинальный выходной ток ПЧ: 18 Ампер

Диапазон регулировки выходной частоты: от 0.1 до 400 Гц.

Размещение основных компонентов прибора:

Схема подключения, которая показывает назначение и возможные соединения терминалов, выходные цепи ПЧ:
