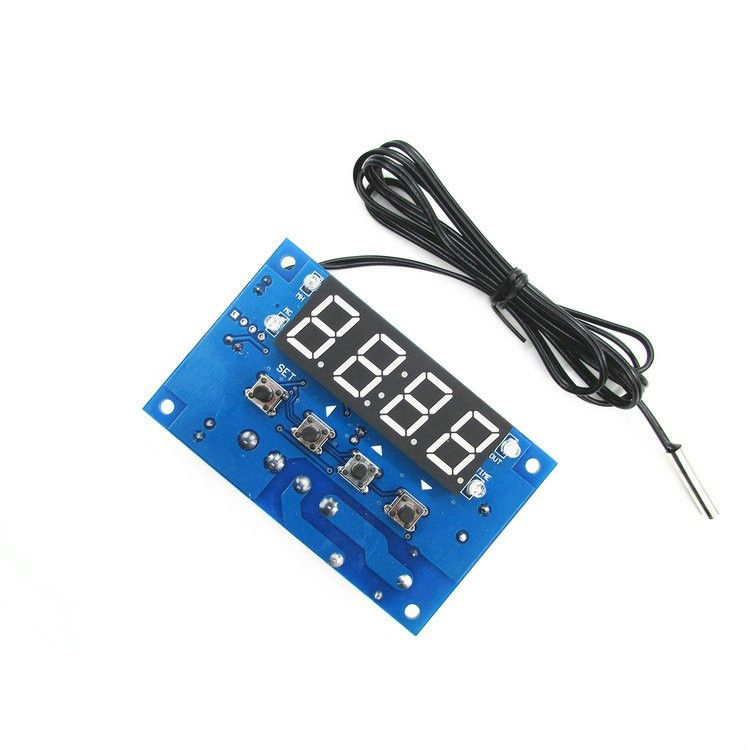

Цифровой терморегулятор с часами XTW-W1304 DC12V с датчиком NTC

XTW-W1304 — это цифровой терморегулятор с питанием DC 12V, оснащённый функцией таймера (часами) и работающий с выносным датчиком NTC. Его главная особенность — возможность поддерживать заданную температуру не постоянно, а в определённые временные интервалы (например, только днём или ночью).

Технические характеристики:

Питание платы: DC 12V .

Диапазон измерений: от -50 до +110 °C .

Точность: Разрешение 0.1 °C .

Выход (реле): 10A при напряжении до 250V AC или 30V DC (то есть реле может коммутировать как переменный, так и постоянный ток) .

Датчик: Выносной термистор NTC (тип B3950 10K, точность 1%) .

Размеры: Плата примерно 78 × 49 × 27 мм .

Настройки и логика работы:

Устройство имеет меню с параметрами (P0–P4), которые задают режим работы и временные рамки.

• P0 (Режим таймера): On — функция часов включена (терморегулятор работает по расписанию), Off — работает как обычный терморегулятор без привязки ко времени .

• P1 и P2 (Пороги температуры): Задают температурный диапазон (уставку). Логика зависит от режима:

  • Если P1 < P2 (например, 50 и 60), это режим нагрева (поддержание между нижним и верхним порогом) .

  • Если P1 > P2 (например, 40 и 35), это режим охлаждения .

• P3 и P4 (Время работы): Задают временной интервал в формате ЧЧ:ММ, в течение которого терморегулятор активен (например, с 07:00 до 20:00) .

Пример настройки (из описания):

Если нужно поддерживать температуру от 50 до 60 °C (нагрев) только с 07:00 до 20:00, настройки будут такими:

• P0 = On (включить таймер)

• P1 = 50 (нижний порог)

• P2 = 60 (верхний порог)

• P3 = 07:00 (время включения)

• P4 = 20:00 (время выключения)
