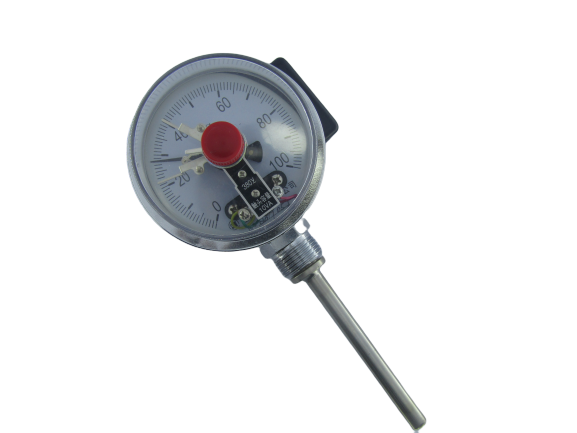

Биметаллический термометр WSSХ - 411, 0~100°C (L=100MM)

Биметаллический термометр WSSX-411 (WSSX-411 / WSSX 411) — это промышленный термометр с электроконтактной группой (сигнализирующий), предназначенный для измерения температуры жидкостей, газов и пара, а также для автоматического управления и сигнализации при достижении заданных пороговых значений.

Расшифровка маркировки (WSSX-411)

Маркировка стандартно расшифровывается следующим образом:

• WSSX (WSSX):
  • W — прибор для измерения температуры.
  • S — металлический расширительный тип.
  • S — биметаллический.
  • X — с электроконтактной группой (Electric contact / Сигнализирующий).
• 4 — диаметр циферблата 100 мм.
• 1 — тип конструкции / исполнение: радиальное (подключение гильзы/зонда снизу).
• 1 — тип монтажного соединения: подвижная наружная резьба (штуцер).

Основные технические характеристики

Диаметр циферблата: 100 мм

Расположение штуцера: радиальное (снизу)

Диапазон измерений: От 0 °C до +100 °C

Класс точности: 1.5

Коммутационная способность контактов: 1 А при 220 В / 380 В AC

Материал корпуса и гильзы: Нержавеющая сталь SS304

Монтажная резьба: M27×2

Длина гильзы: 100мм

Диаметр гильзы: 10мм

Степень защиты: IP65

Принцип работы и применение

1. Измерение: Внутри металлического зонда находится биметаллическая спираль из двух металлов с разными коэффициентами линейного расширения. При изменении температуры спираль скручивается/раскручивается и через ось вращает стрелку прибора.
2. Сигнализация / Управление: На циферблате установлены управляемые контакты (указатели верхнего и нижнего пределов). Когда основная стрелка доходит до установленного предела, электрический контакт замыкается или размыкается. Это позволяет подавать сигнал в цепь автоматики для управления насосами, клапанами, нагревателями или включения тревоги.
