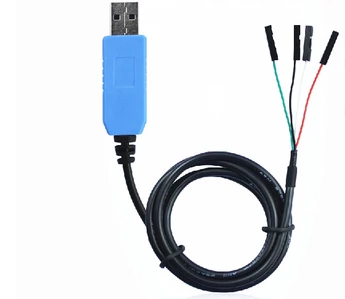

Преобразователь интерфейса UART USB-TTL с кабелем PL2303ТА

Артикул: 4627

281 руб.

Наличие: 22 шт

_{В магазине: 22 шт}
_{На складе: 0 шт}_{(Доставка до магазина 1 день)}

шт

Купить

Технические параметры

► Напряжение питания: 5 В
► Интерфейс 1: USB 2.0 (эмуляция интерфейса RS232)
► Интерфейс 2: TTL (от 0 до 5, Rx и Tx)
► Выходное напряжении, в: 3.3 В и 5 В
► Длина кабеля: 80 см
► Габариты: 20 мм x 10 мм x 52 мм
► Поддержка ОС: Windows Vista, Windows 7, Windows 8.1, Windows 10

Общие сведения

Преобразователь PL2303 TA можно с легкостью узнать, по оригинальному синему корпусу, а так же черному 90 см кабелю. Сам корпус состоит из двух частей, которые легко разбираются, внутри расположена двухсторонняя печатная плата с микросхемой PL2303 TA, рядом установлен кварцевый генератор на 12 МГц и минимальная электрическая обвязка. На плате располагается пять контактов с маркировкой к четырем припаяны провода, а один на 3.3В остается свободный, можно припаять провод с 5В на 3.3В, но главное не забывать, что стабилизатор напряжения встроен в чип PL2303 TA, который может выдержит ток до 150 мА.

Назначение проводов
► Красный — +5В
► Черный — GND
► Белый — RxD
► Зеленый — TxD

Обычный интерфейс RS232 поддерживает скорость не более 115200 бит, а чип PL2303 TA можно запрограммировать на скорость от 75 бит до 6 Мб.
