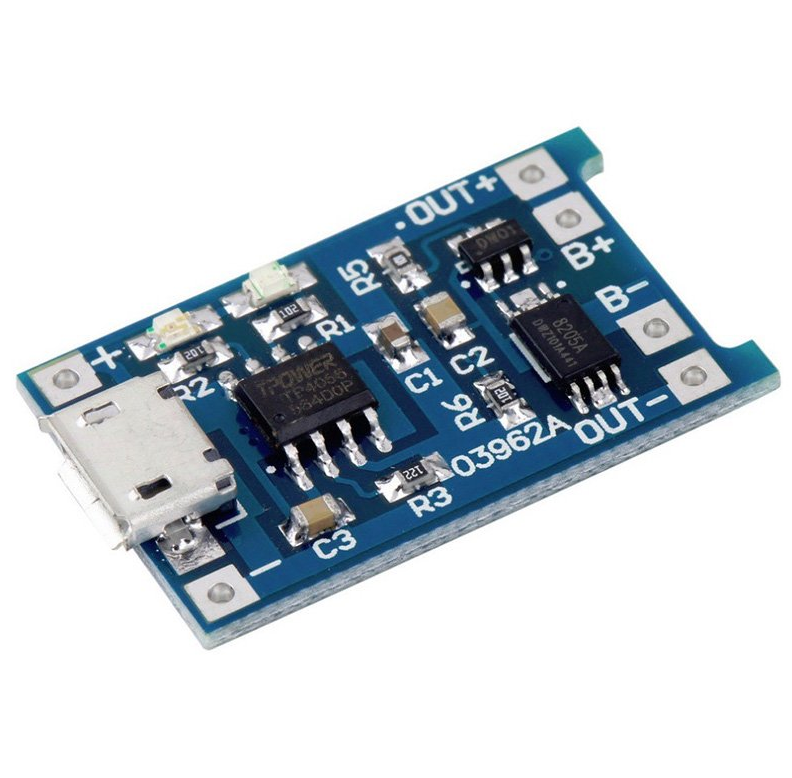

Зарядное с защитой для Li-Ion аккумуляторов на чипе TP4056 micro USB

Артикул: 6898

29 руб.

Наличие: 146 шт

_{В магазине: 146 шт}
_{На складе: 0 шт}_{(Доставка до магазина 1 день)}

шт

Купить

Модуль заряда Li-ion аккумуляторов на микросхеме TP4056, с дополнительной защитой от токовой перегрузки и переразряда. Защита состоит из чипа DW01A, и транзисторной сборки 8205A. Плата выдерживает кратковременную переплюсовку. Защита от перегрузки по току двухступенчатая: срабатывает при нагрузке 27 А в течении 3 мкс, или же при токе 3А в течении 10 мс. Защита от переразряда срабатывает при падении напряжения от аккумулятора до 2.39 В. Зарядка отключается при напряжении на аккумуляторе 4.2V.

Пара светодиодов, отображающих процесс заряда (красный) при окончании заряда (синий), под ним резистор R3, изменяя номинал которого можно изменить ток заряда аккумулятора. TP4056 заряжает аккумуляторы по алгоритму CC/CV и автоматически завершает процесс зарядки, если ток заряда снижается до 1/10 от установленного.

Таблица номиналов сопротивления и зарядного тока, согласно спецификации контроллера:

R (кОм) — I (mA)
1.2 — 1000
1.33 — 900
1.5 — 780
1.66 — 690
2 — 580
3 — 400
4 — 300
5 — 250
10 — 130

Характеристики:

• Входное напряжение:4,5 — 5,5 В
• Выходное напряжение:5 В ± 1%
• Выходной ток:0 — 1 A ± 1,5%
• КПД преобразователя:до 93%
• Защита от перегрузки:≥ 3 А
• Рабочая температура:-10 — 85 °C
• Частота дискретизации:< 50 мс
• Интерфейсы:Micro USB
