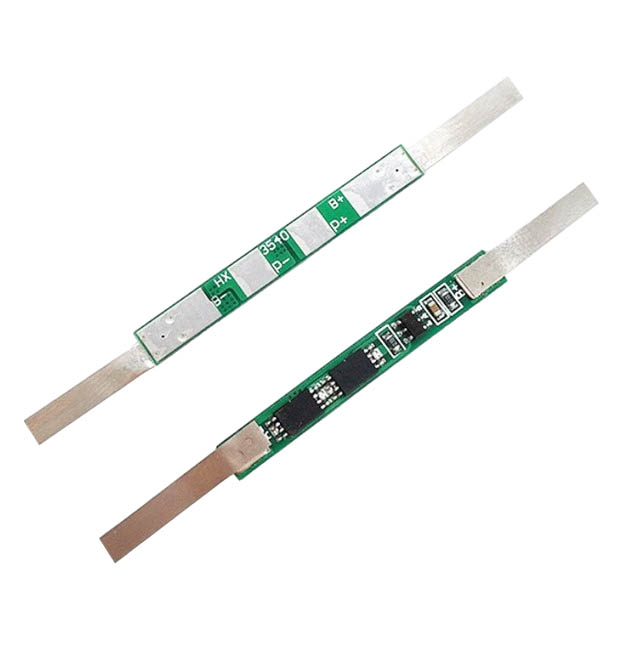

Плата контроля заряда / разряда BMS 1S, 4A , 4.2V с никелевыми напайками

Плата контроля заряда  /разряда BMS 1S, 4A , 4.2V с никелевыми напайками.

Технические характеристики:

Номинальное напряжение: 3.7 V

Напряжение полного заряда: 4.25В

Максимальное напряжение заряда на элементе: 4.2 В

Минимальное напряжение заряда на элементе: 2.50В

Максимальный непрерывный ток заряда: 4 A

Максимальный непрерывный ток разряда: 5А

Диапазон рабочих температур: -40～+85 ℃

Размер без напаек: 35х4х2 мм

IC компоненты: DW01 + 8205A * 2

 Основная функция:

Защита от перезаряда, переразряда, перегрузки по току и короткого замыкания.

Инструкции по подключению:

B+ соединяется с положительным контактом аккумулятора
B- соединяется с отрицательным контактом аккумулятора
P- подключается к отрицательному контакту точки подключения нагрузки и зарядки
P+ - подключается к положительному контакту точки подключения нагрузки и зарядки
