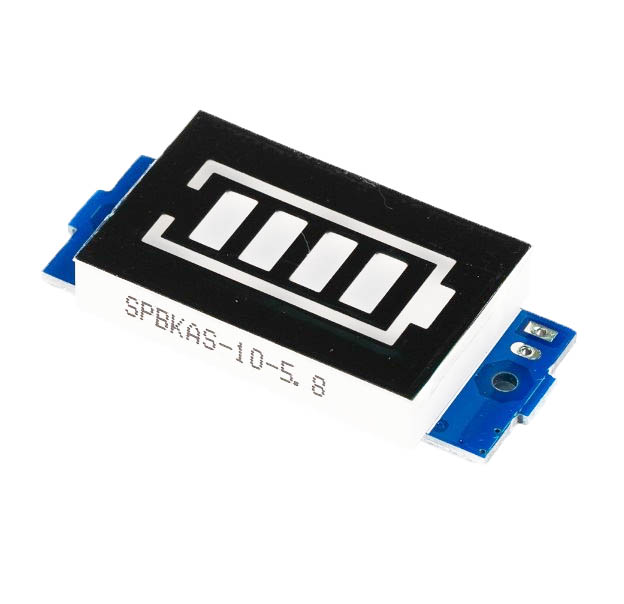

Индикатор уровня заряда батареи для двух аккумуляторов Li-ion, LiPo 6,6-8,4 Вольт

Индикатор уровня заряда батареи для двух аккумуляторов Li-ion, LiPo 6,6-8,4 Вольт

Индикатор (тестер) используется для проверки и отображения уровня заряда ячеек LiPo или Li-ion аккумуляторов

Характеристики:

Типы аккумуляторов: Li-Po, Li-Ion;

Количество банок аккумуляторов: 2 (2S);

Рабочее напряжение: 6,6-8,4 В;

Потребляемый ток 5-20mA

Размеры модуля: 45 x 20 х 7 мм;

Размеры дисплея: 31 х 20 мм.

Режимы работы:
1. Когда напряжение батареи превышает N * 3,3 В, будет светиться одна полоска индикатора
2. Когда напряжение батареи превышает N * 3,5 В, будут светиться две полоски индикатора
3. Когда напряжение батареи превышает N * 3,7 В, будут светиться три полоски индикатора
4. Когда напряжение батареи превышает N * 3,9 В, будут светиться четыре полоски индикатора
5. Когда напряжение аккумулятора меньше, чем N * 3,3 В, дисплей из 4 полосок индикатора будет выключен, значит аккумулятор необходимо заряжать.

Примечание: N = количеству ячеек  = 2.

Количество ячеек (N) задается сопротивлением R9.

Цвет игдикатора красно-синий.
