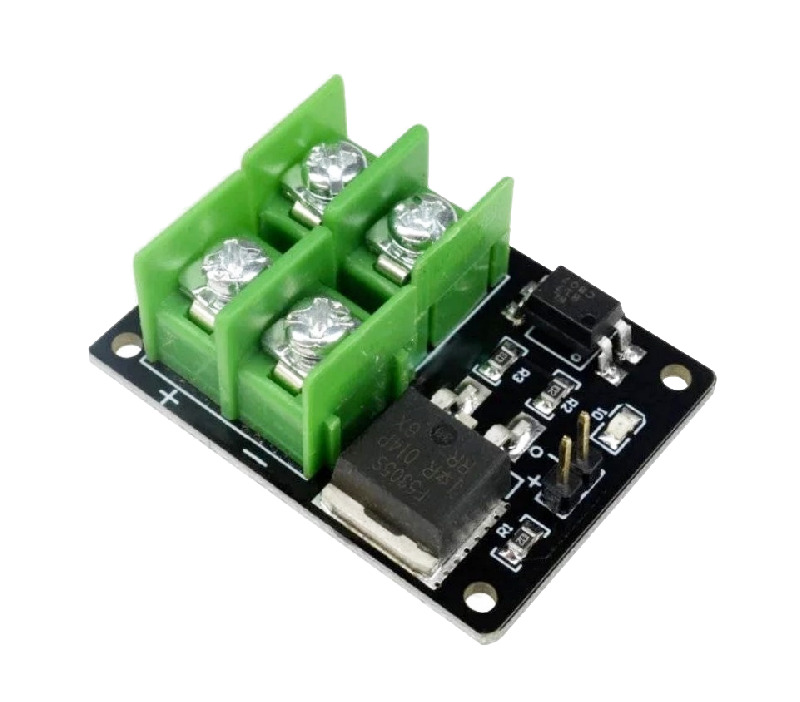

Модуль MOSFET MOS F5305S V2.0

Модуль MOSFET MOS F5305S может применяться как контроль выходной мощности устройства, управлением двигателей, ламп, светодиодных ламп, двигателей постоянного тока, микро-насосов, электромагнитных клапанов и т.д., может входить в ШИМ что позволяет управлять скоростью двигателя, яркость лампы и тому подобное.
Модуль оснащен опто-развязкой что значительно улучшает его в сторону помехоустойчивости. Совместим с контролерами Arduino и другими микроконтроллерами, может быть подключен к интерфейсу ПЛК, источнику постоянного тока.

Характеристики:

Входное управляющее напряжение: 3.3В – 12В

Выходное зарядное напряжение: 5В – 36В

Плата использует гальваническую развязку (оптоизоляцию), которая полностью разделяет управляющую и силовую (входную/выходную) цепи по напряжению.

Управление осуществляется через 2-контактный разъем; управляющий контакт "земля" можно напрямую подключать к выключателю (кнопке).

Управляющий ток: 1–5 мА (зависит от управляющего напряжения; разница в токе обусловлена в основном потерями на светодиоде).

Максимальный ток: 22 А. Свыше 5 А требуется установка радиатора охлаждения на силовые элементы.

Плата оснащена светодиодным индикатором (LED).

Основные клеммы (вход/выход) выполнены в виде винтовых колодок.

Управляющие контакты выполнены в виде штыревых разъемов с шагом 2,54 мм для удобства подключения.

Управление может осуществляться непосредственно от микроконтроллера (например, выводов Arduino). Это позволяет использовать ШИМ (PWM) для регулировки скорости двигателя, яркости освещения и т.д.

Важно: При работе с большими токами обязательно используйте дополнительный радиатор.

Размер платы: 42 × 26 мм

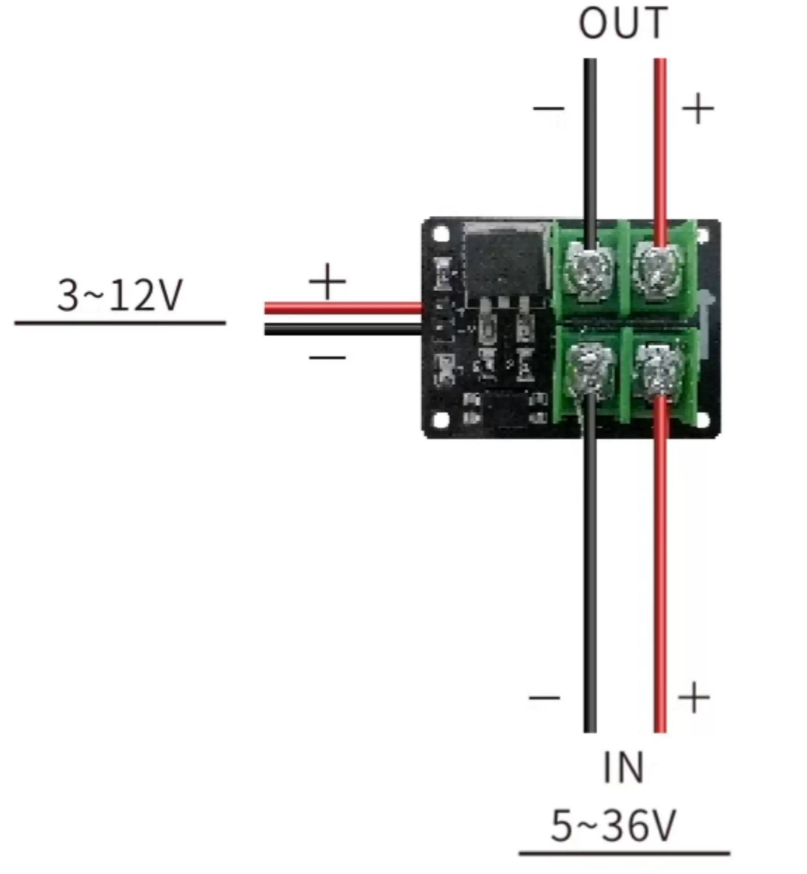

Подключение:
