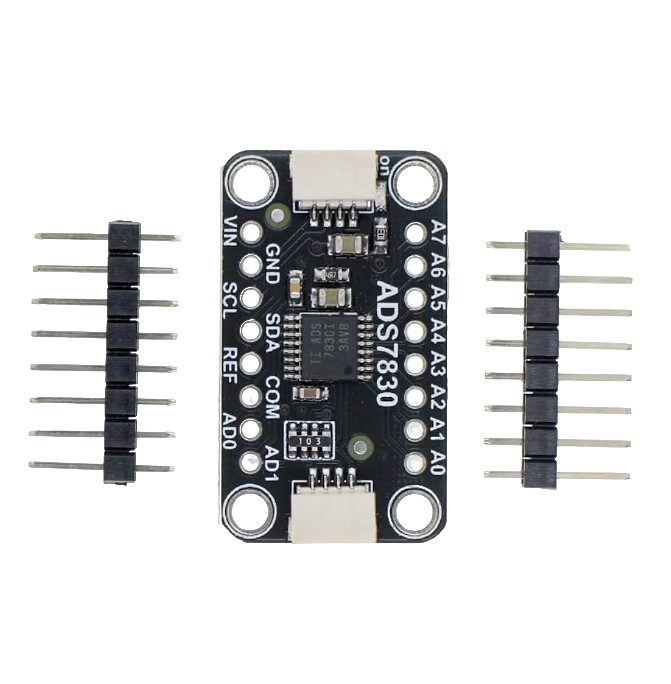

Модуль АЦП ADS7830 8bit, 8 каналов

Артикул: 17010

677 руб.

(Включено НДС 5%)

Наличие: 3 шт

шт

Купить

Модуль АЦП ADS7830 8bit, 8 каналов не является самым продвинутым АЦП на рынке: он обеспечивает до 70 тыс. выборок в секунду (для максимальной скорости потребуется поддержка скорости I2C 3,4 МГц) и имеет всего 8-битное разрешение, поэтому он подходит для приблизительных измерений с датчиков. Например, это определенно отличный способ добавить множество потенциометров или гибких датчиков в сборку, но он не подойдет для прецизионного преобразования терморезисторов.

Характеристики:

Разрешение	8 бит
Количество каналов	8
Интерфейс	I²C (поддерживает стандартный, быстрый и высокоскоростной режимы)
Частота дискретизации	до 70 кГц
Напряжение питания	2.7 В ... 5.25 В
Потребляемая мощность	180 мкВт (стандартный режим I²C)
Встроенный источник опорного напряжения	2.5 В
Корпус	TSSOP-16 (16 выводов)
Диапазон температур	-40°C ... +85°C

Распиновка:

А0-А7 - Аналоговые входы (каналы 0–7).

VIN - питание +.

GND - "Земля".

SCL - Тактовый сигнал I²C.

SDA - Линия данных I²C.

REF - Вход/выход опорного напряжения (подключение внутреннего или внешнего источника).

COM - Общий вывод для аналоговых входов.

AD0 - Младший бит для выбора I²C адреса.

AD1 - Старший бит для выбора I²C адреса.
