Пластиковый фитинг PLF6 - М5
Цанговые фитинги PLF предназначены для фиксации пневматических пластиковых трубок из полиэтилена, полиуретана, полиамида-рилсана, нейлона и других синтетических материалов. Трубка устанавливается в фитинг и извлекается из него одной рукой. используются данные фитинги в различных областях машиностроения, включая вакуумные системы для соединения различных элементов пневматических систем, различных переходов на внутренние или наружные резьбы с увеличением или уменьшением диаметра.

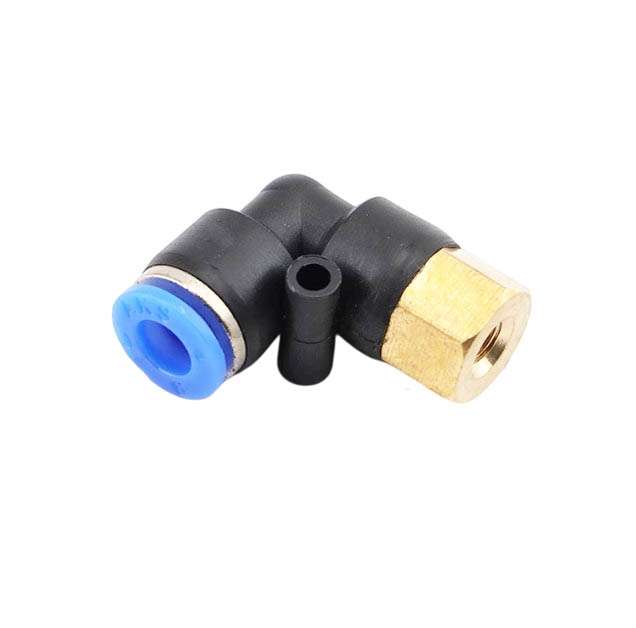

Фитинг PLF- это угловой фитинг с внутренней резьбой с одной стороны и нажимным цанговым соединением с другой стороны.
Размеры:
B- 8 мм.
C- 27,5 мм.
D- 24 мм.
E- 13 мм.
R- 12 мм.
Резьба- М5
Под трубку 6 мм.
Дюймовая резьба в миллиметрах, для удобства подбора фитингов:
