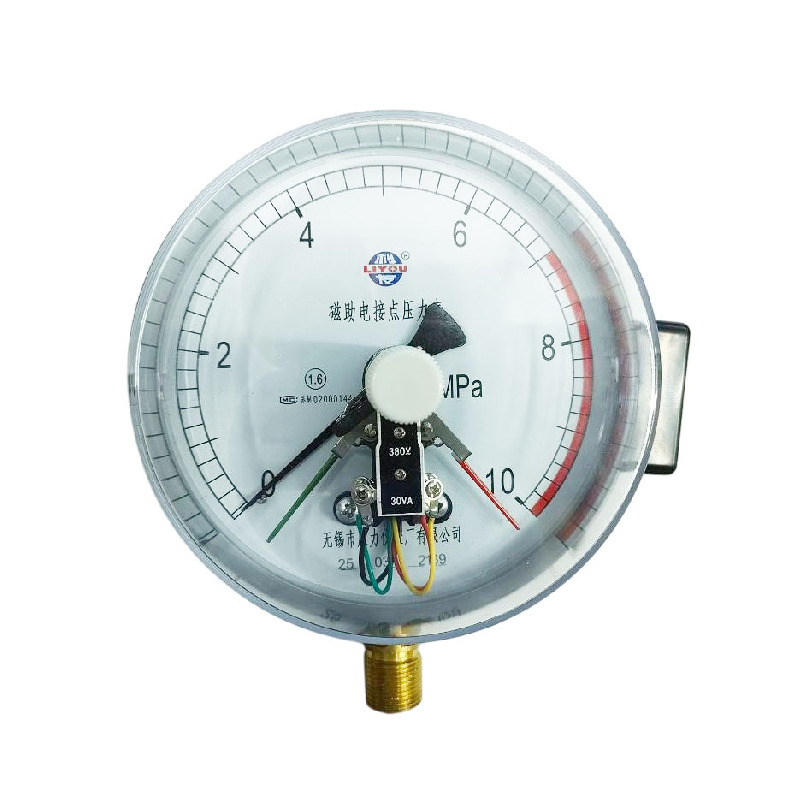

Манометр электроконтактный YXK150-I 0-10 MPa

Манометр электроконтактный YXK150-I (0-10 МПа) – это прибор для измерения давления с возможностью коммутации электрических цепей при достижении заданных значений.

Основные характеристики:

• Диапазон измерения: 0–10 МПа (мегапаскалей).

• Тип: электроконтактный (имеет встроенные контакты для управления внешними устройствами).

• Класс точности:  2,5.

• Присоединение: M20×1,5.

• Электрические контакты: 2 контакта (замыкание при достижении уставок).

• Напряжение коммутации: DC220V, AC380V

• Максимальный ток: 1 Ампер.

• Мощность: 30VA.

• Диамкетр манометра: 150 мм.

Принцип работы:

Измерение давления: манометр показывает текущее давление по шкале.

Электроконтактная часть: при достижении заданных значений (уставок) контакты срабатывают, включая реле, насос, сигнализацию и т. д.

Регулировка уставок: выполняется с помощью стрелок и ручки на передней части монометра.

Подключение:

Желтый провод: общий

Черный провод: земля.

Зеленый провод: нижний предел или первый верхний предел.

Красный провод: верхний предел или второй верхний предел.
