Контроллер асинхронного двигателя SS-22 40W, с фазосдвиговым конденсатором

Контроллер асинхронного двигателя SS-22 предназначен для управления скоростью однофазными электродвигателемя и мотор-редукторами со встроенной обратной связью (тахогенератором). Контроллер сравнивает текущее значение частоты вращения вала электродвигателя, определяемое при помощи тахогенератора, и требуемое значение скорости, устанавливаемое потенциометром либо внешним аналоговым сигналом, и в зависимости от этого регулирует обороты величиной питающего напряжения.

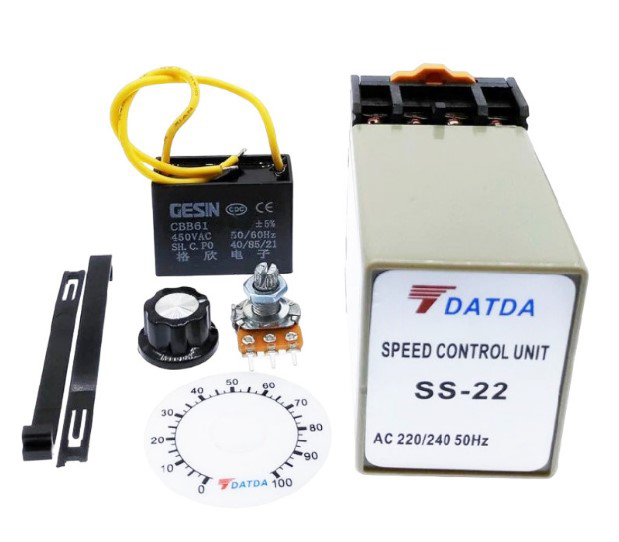

Комплект поставки включает в себя: регулятор скорости SS-22, фазосдвиговый конденсатор, колодку для подключения,потенциометр 20 кОм и небольшую панель-шкалу для крепления на приборную панель.

Характеристики:

• Небольшие размеры, точность, широкий диапазон регулирования скорости
• Эргономичный дизайн с низким энергопотреблением
• Модель: SS-22
• Поддерживаемые двигателя: YYPJ / YCJJ / YYCJ
• Скорость диапазон: 90 ~ 1400 об/мин 50 Гц, 60 Гц  90 - 2800 об/мин
• Напряжение: 220 В Ток: 5А
• Мощность двигателя: 40Вт
• Сопротивление: 20K Ω Мощность: 0,25 Вт
• Размеры без колодки: 40 х 50 х 58 мм
• Крепление на DIN-рейку.

Схемв подключения:
